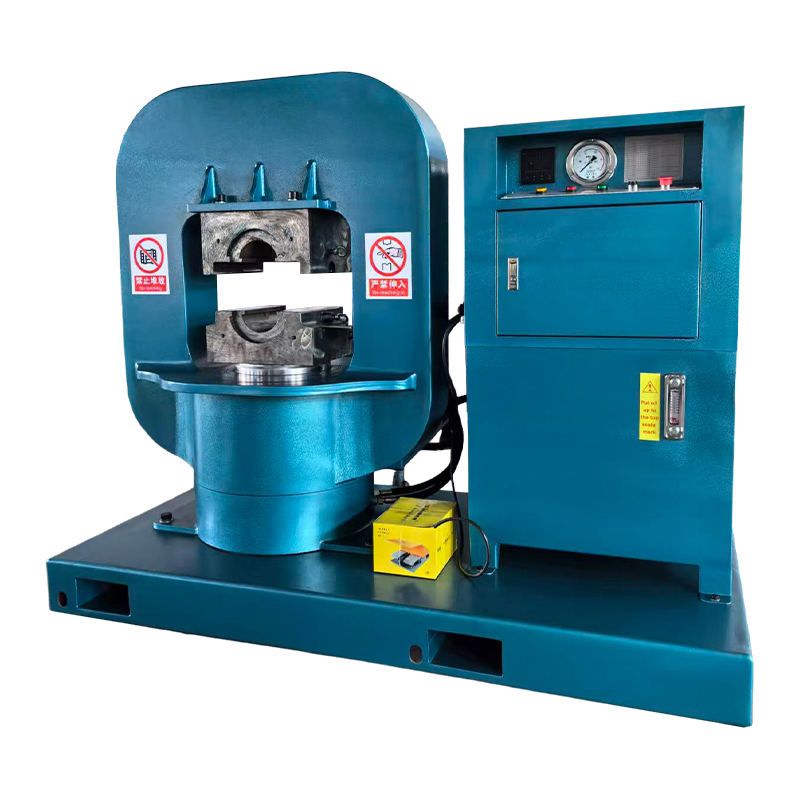

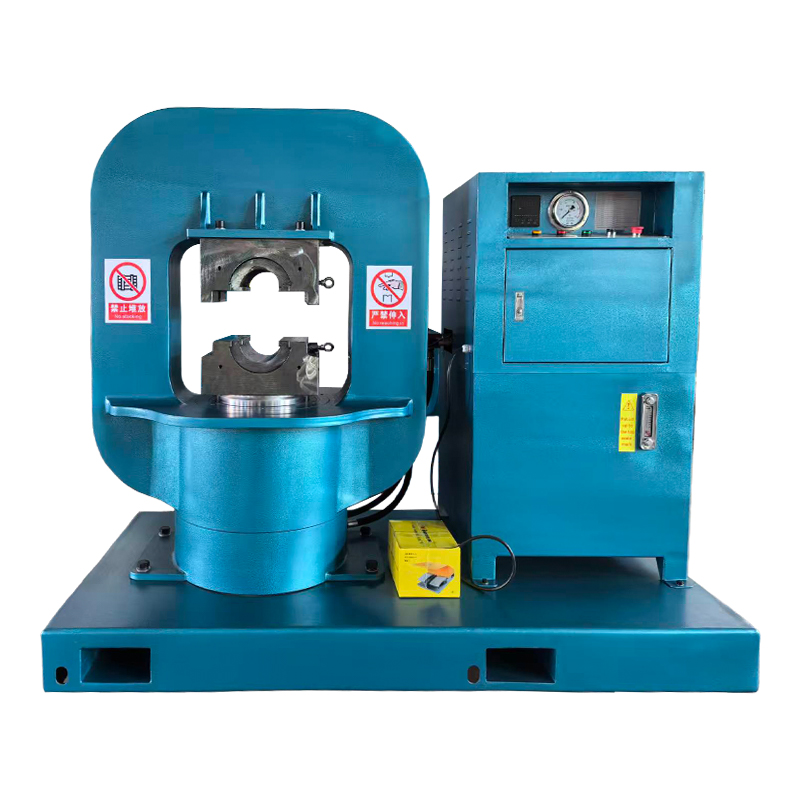

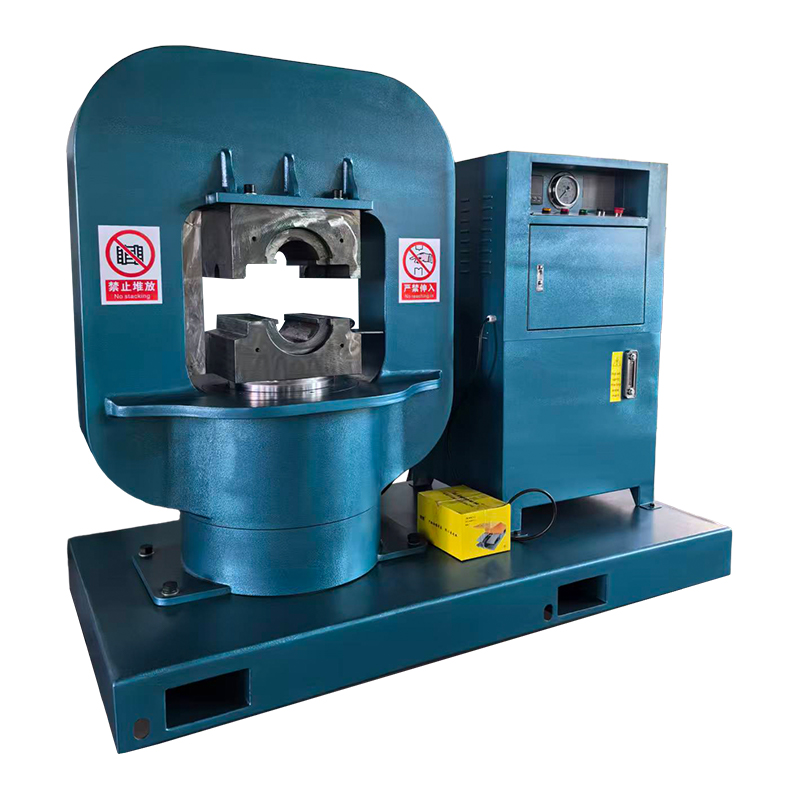

GT-1000 Mașină hidraulică de presare a manșonului de sârmă (cadru de coș)

1. Pentru ce este folosită mașina hidraulică de presare a manșonului de sârmă GT-1000? – Aplicații de bază

The GT-1000 mașină hidraulică de presare a manșonului cablului de sârmă este o presă industrială de presărare de mare rezistență concepută pentru comprimați manșoanele din aluminiu sau cupru pe cablul de sârmă , creând terminații permanente, de înaltă rezistență, cum ar fi ochi flamand, îmbinări în buclă și opriri finale. Este utilizat pe scară largă în producție de sârmă de sârmă, tachelaj offshore, asamblare macarale și operațiuni de ridicare grele .

Cu o forta maxima de presare de 1.000 kN (100 de tone) şi o adâncime a gâtului de 120 mm , GT-1000 poate gestiona diametrele cablurilor de la 6 mm până la 32 mm , producând terminaţii care reţin 95–100% din rezistența la rupere a frânghiei . Comparativ cu sculele manuale de presărare, GT-1000 reduce timpul ciclului cu 75% și asigură o calitate a sertării consecventă și repetabilă - critică pentru conformitatea cu standardele EN 13411-3 și ASTM F2140.

2. Caracteristica cheie 1: Forță mare de apăsare și gamă largă de diametre

GT-1000 ofera 1.000 kN de forță hidraulică , suficient pentru a presăra manșoane pentru cabluri de până la 32 mm diametru. Tabelul de mai jos compară capacitatea lui GT-1000 cu mașinile standard manuale și hidraulice mai mici.

Aparatul include seturi de matrițe interschimbabile pentru diametre de manșon de la 8 mm la 36 mm, cu scule de schimbare rapidă care reduce timpul de instalare la sub 2 minute .

3. Caracteristica cheie 2: Timp de ciclu rapid și producție mare

GT-1000 dispune de a sistem hidraulic cu două viteze (apropiere rapidă la 30 mm/s, apăsare la 5 mm/s) și o întrerupere automată a presiunii. Un ciclu complet de presărare – inclusiv închiderea matriței, apăsarea pentru a seta presiunea și deschiderea matriței – durează doar 6-10 secunde în funcție de mărimea mânecii.

Pentru o unitate de producție de sling care produce 500 de rezilieri pe zi , GT-1000 reduce orele de muncă de la 20 de ore (manual) până la doar 1,6 ore – o economie anuală de peste 45.000 USD în costuri cu forța de muncă .

4. Ghid de aplicare GT-1000 și matrice de selecție a matrițelor

GT-1000 acceptă o gamă largă de seturi de matrițe pentru diferite diametre de cablu și tipuri de manșoane. Tabelul de mai jos oferă o referință rapidă pentru aplicațiile comune.

GT-1000 acceptă, de asemenea profiluri de matriță personalizate pentru manșoane speciale, inclusiv manșoane din oțel inoxidabil și modele cu dublă compresie pentru curele de ridicare grea.

5. Întrebări frecvente despre presa hidraulică cu manșon GT-1000

Î1: Ce tipuri de manșoane poate modela GT-1000?
A1: GT-1000 manșoane de oprire din aluminiu, manșoane din buclă din aluminiu (ochi flamand), manșoane de cupru și manșoane din oțel inoxidabil pentru cabluri cu diametre de la 6 mm la 32 mm. De asemenea, suportă mâneci cu dublă compresie pentru aplicații de înaltă rezistență.

Î2: Ce sursă de alimentare este necesară pentru GT-1000?
A2: Aparatul funcționează 400V / trifazat / 50-60Hz cu o putere motor de 5,5 kW . Un pachet de putere hidraulic încorporat oferă până la 700 bar (10.000 psi) presiunea sistemului.

Î3: Cât de des necesită întreținere GT-1000?
A3: Întreținerea recomandată include schimbarea uleiului hidraulic la fiecare 2.000 de ore de funcționare , inspecția matriței pentru uzură la fiecare 500 de cicluri și calibrarea manometrului anual. Timpul mediu dintre defecțiuni (MTBF) este 8.500 de ore în funcţiune continuă.

Î4: Poate fi folosit GT-1000 pentru ștergere la fața locului/pe câmp?
A4: GT-1000 este un presă staționară pe podea (greutate: 480 kg). Pentru utilizare pe teren, este disponibilă o opțiune portabilă de alimentare hidraulică, permițând ca capul de presare să fie utilizat de la distanță cu furtunuri de până la 10 metri lung.
