GT-500 Mașină de presare a cablurilor de oțel pentru bancă (cadru de coș)

1. Pentru ce este folosită mașina de presare a cablurilor de oțel GT-500 pentru bancă? – Aplicații de bază

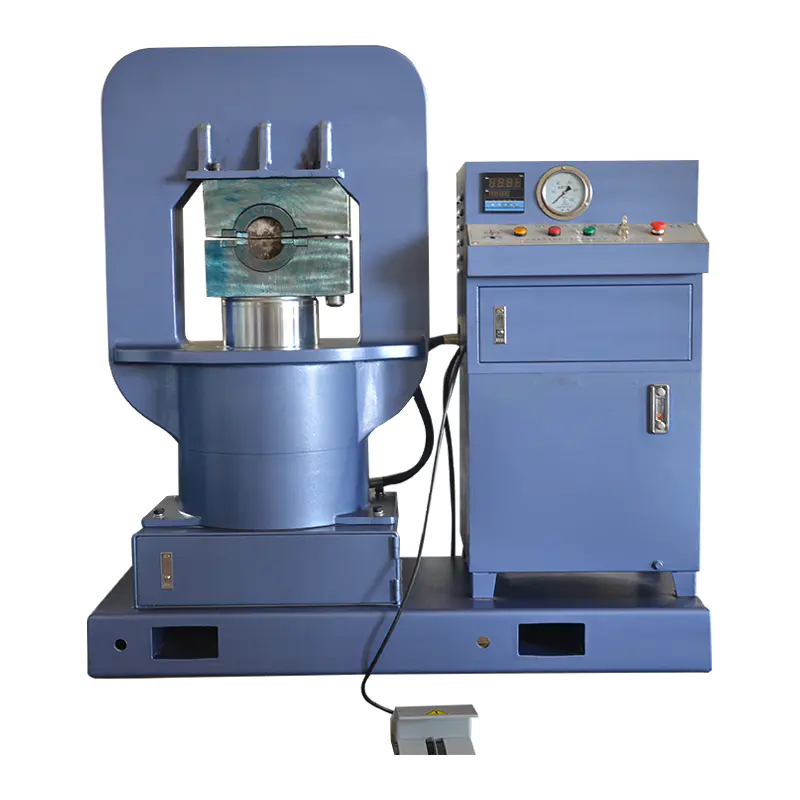

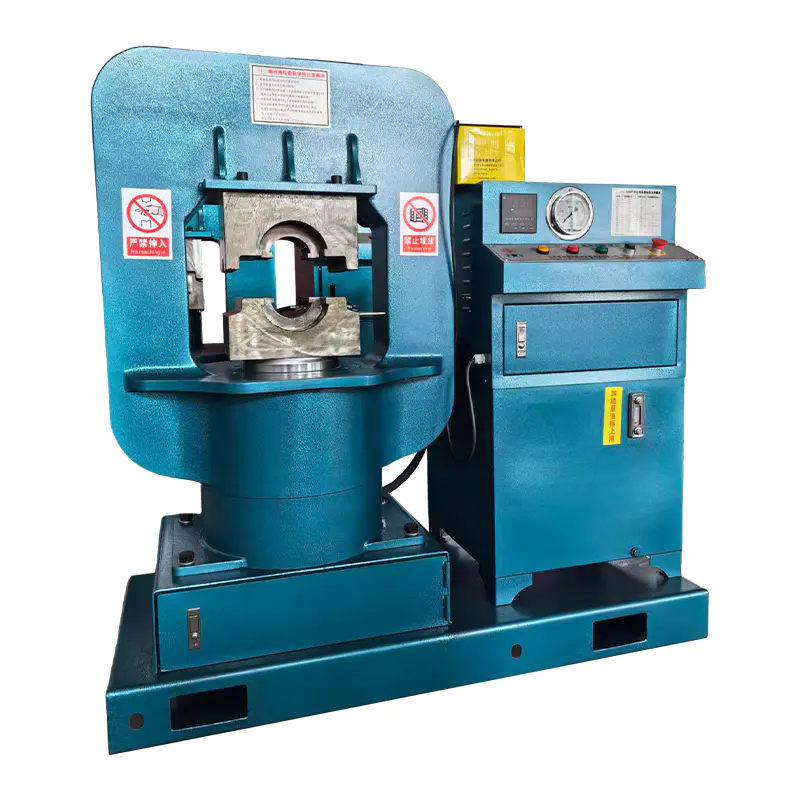

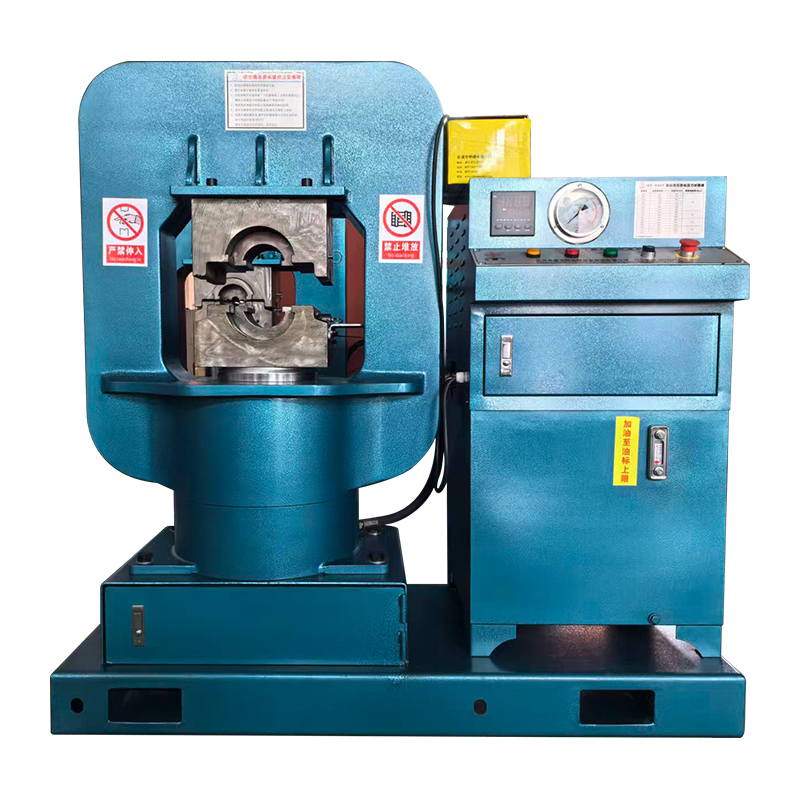

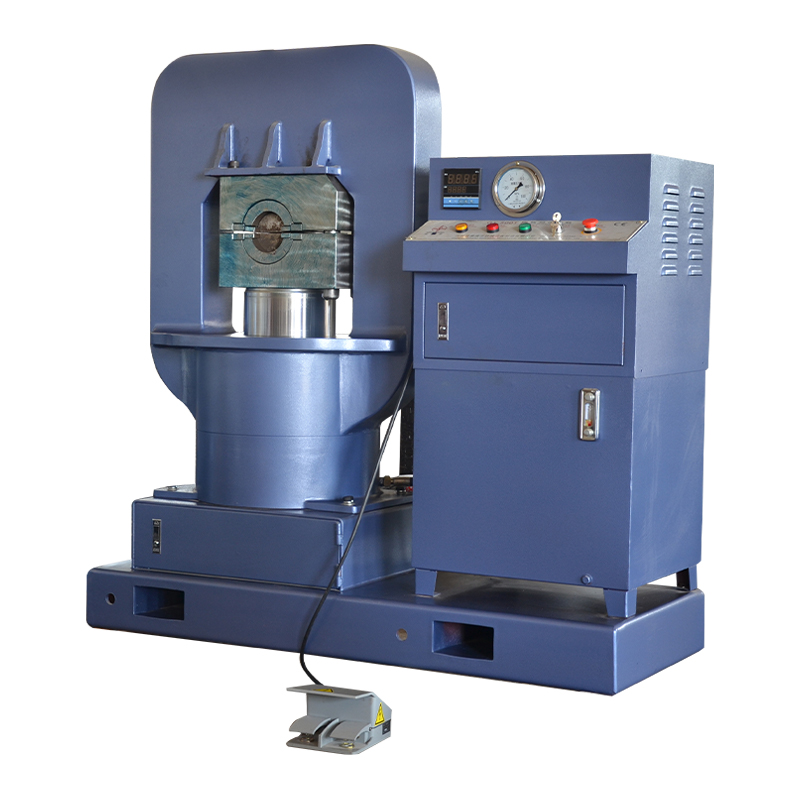

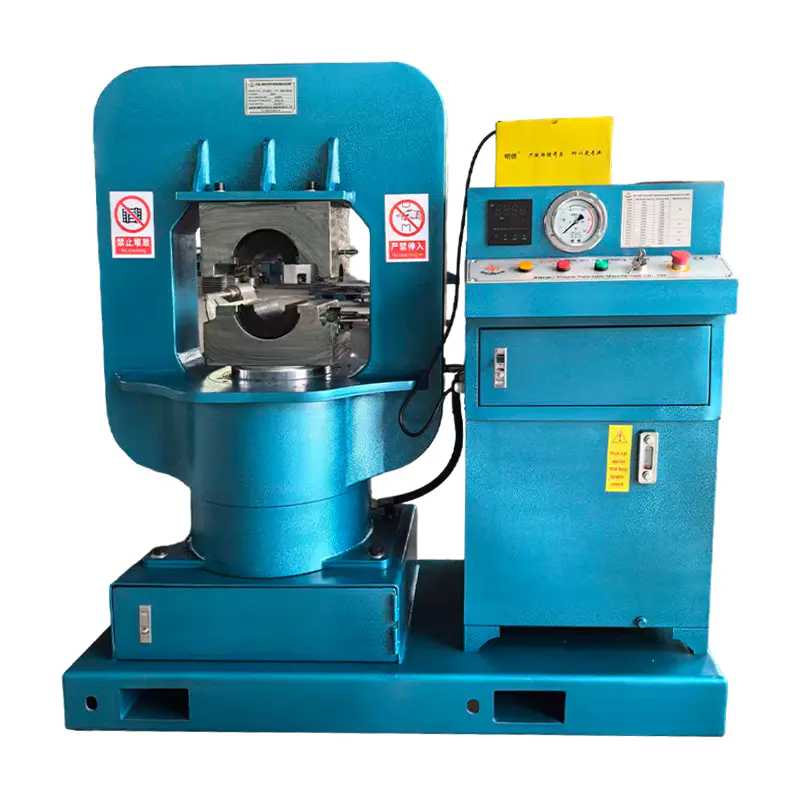

The GT-500 mașină de presare a cablurilor de oțel de bancă este o presă hidraulică compactă, de bancă, proiectată pentru terminarea permanentă a slingurilor de cablu de sârmă, ochi flamanzi și îmbinări în buclă folosind manșoane din aluminiu sau cupru. Este utilizat pe scară largă în magazine de tachelaj, producție de sling la scară mică, facilități de întreținere și baze de aprovizionare offshore unde spațiul este limitat, dar de încredere, sunt necesare terminații de înaltă calitate.

Cu o forta maxima de presare de 500 kN (50 tone) şi o adâncime a gâtului de 80 mm , GT-500 se ocupă de diametrele cablurilor de la 3 mm până la 16 mm , producând terminaţii care reţin 95–100% din rezistența la rupere a frânghiei . Comparativ cu sculele manuale de presărare, GT-500 reduce timpul ciclului cu 70% și asigură o calitate constantă a sertării – ideal pentru ateliere care produc până la 200 de rezilieri pe zi .

2. Caracteristica cheie 1: Forța optimă de apăsare și intervalul de diametre pentru utilizarea pe bancă

GT-500 ofera 500 kN forță hidraulică , suficient pentru a presăra manșoane pe cablu de sârmă de până la 16 mm diametru. Graficul de mai jos compară capacitatea GT-500 cu mașinile manuale și presele de podea mai mari.

Aparatul include 6 seturi de matrițe interschimbabile pentru diametre de manșon de la 6 mm la 18 mm, cu scule de schimbare rapidă care reduce timpul de instalare la sub 1 minut .

3. Caracteristica cheie 2: Timp de ciclu rapid și amprentă prietenoasă cu bancul

GT-500 dispune de a pompa hidraulica electrica monofazata (compatibil 220V/110V) cu un sistem în două trepte: apropiere rapidă la 25 mm/s şi apăsând la 4 mm/s . Un ciclu complet de swaging durează doar 5-8 secunde în funcție de mărimea mânecii. Amprenta compactă ( 500 mm x 400 mm ) permite amplasarea pe orice banc de lucru robust.

Pentru un mic magazin de tachelaj care produce 150 de rezilieri pe zi , GT-500 reduce timpul zilnic de șters de la 6 ore (manual) până la doar 45 de minute – o economie anuală de muncă de peste 12.000 USD .

4. Caracteristica cheie 3: Forța de terminare constantă și rezistența la tragere

Împingerea corectă cu GT-500 produce terminații care rețin 95–100% din rezistența la rupere a frânghiei . Tabelul de mai jos arată forța minimă de tragere atinsă pentru diferite diametre de cablu folosind GT-500 cu matrițe calibrate.

GT-500 include a manometru încorporat cu supapă de presiune reglabilă , permițând operatorilor să preseteze forța de ștanțare pentru diferite dimensiuni de manșon – asigurând o calitate repetabilă a terminației în ±2% .

5. Ghid de aplicare și matrice de selecție a matrițelor GT-500

GT-500 acceptă o gamă largă de seturi de matrițe pentru diferite diametre de cablu și tipuri de manșoane. Tabelul de mai jos oferă o referință rapidă pentru aplicațiile comune.

GT-500 acceptă, de asemenea profiluri de matriță personalizate pentru aplicații de specialitate, inclusiv férule din oțel inoxidabil și modele cu dublă compresie pentru curele de înaltă rezistență.

6. Întrebări frecvente despre mașina de presare a cablurilor de sârmă de oțel de banc GT-500

Î1: Ce tipuri de manșoane poate modela GT-500?
A1: Ținutele GT-500 manșoane de oprire din aluminiu, manșoane din buclă din aluminiu (ochi flamand), manșoane de cupru și manșoane din oțel inoxidabil pentru cabluri cu diametre de la 3 mm la 16 mm. De asemenea, suportă manșoane cu dublă compresie pentru aplicații de înaltă rezistență de până la 14 mm.

Î2: Ce sursă de alimentare este necesară pentru GT-500?
A2: Aparatul funcționează standard 110V sau 220V AC monofazat (selectabil de utilizator), cu o putere a motorului de 1,5 kW . Nu este necesară alimentarea trifazată, ceea ce îl face ideal pentru ateliere mici și unități mobile de întreținere.

Î3: Cât de des necesită întreținere GT-500?
A3: Întreținerea recomandată include schimbarea uleiului hidraulic la fiecare 1.500 de ore de funcționare , inspecția matriței pentru uzură la fiecare 1.000 de cicluri și calibrarea manometrului anual. Timpul mediu dintre defecțiuni (MTBF) este 6.500 de ore în condiții normale de atelier.

Î4: Poate fi utilizat GT-500 pentru prelucrarea pe teren la fața locului?
A4: GT-500 este un presă staționară de bancă (greutate: 95 kg). Pentru utilizare pe teren, recomandăm pompa manuală hidraulică portabilă GT-200. Cu toate acestea, GT-500 poate fi montat pe un cărucior mobil pentru mobilitate în magazin.
