Ce este mașina hidraulică de presare a cablurilor GT-100 (cadru C)?

The Mașină hidraulică de presare a cablurilor GT-100 (cadru C) este o mașină hidraulică compactă de presare a cablurilor de sârmă construită pentru a presăra cabluri de oțel cu o gamă de diametre de 1 mm până la 10 mm . Se află în familia de mașini de presare cu cadru C, un stil de cadru cu amprentă mică, destinat presării rapide și precise a fitingurilor de capăt de cablu de sârmă de diametru mic și este utilizat în mod obișnuit în fabricile care produc chingi pentru ridicarea produselor ușoare, inclusiv umerașe C-clip și soluții de incendiu. Mașina folosește un design general de cadru în stil coș, care menține unitatea compactă, menținând în același timp o forță puternică de apăsare și o concentricitate bună, care susține o suprafață netedă și uniformă pe curele finite. Pentru că GT-100 se bazează pe un sistem de alimentare cu ulei hidraulic cu pompă dublă presiune , pistonul se poate mișca rapid în sus și în jos între cicluri, oferind totuși o cursă de presare lină și controlată, care acceptă atât timpii de ciclu eficienți, cât și calitatea constantă a presarii.

Ca categorie de produse, a mașină hidraulică de presare a cablurilor — descris și ca a mașină de presare hidraulică cu cablu de sârmă , mașină de presare a cablului de sârmă de oțel sau mașină de presă de sârmă — este folosită pentru a îmbina permanent un manșon sau o manșon de metal în jurul unuia sau mai multor fire de cablu, creând o terminație fixă, portantă. În această categorie, modelul GT-100 ocupă segmentul de cadru C cu diametru mic, care este, în general, potrivit pentru liniile de producție mai ușoare și stații de lucru dedicate de asamblare a sling-ului, mai degrabă decât instalațiilor structurale grele. Acest ghid prezintă designul mașinii, structura sa fizică, acoperirea tipică a diametrului de sârmă, domeniul de aplicare, arhitectura sa hidraulică, caracteristicile de performanță, specificațiile tehnice complete și procesul de livrare, astfel încât un producător, angrosist sau proprietar de atelier care cercetează o mașină de presat hidraulic pe cablu să o poată evalua în context.

Prezentare generală a produsului și fotografie a mașinii

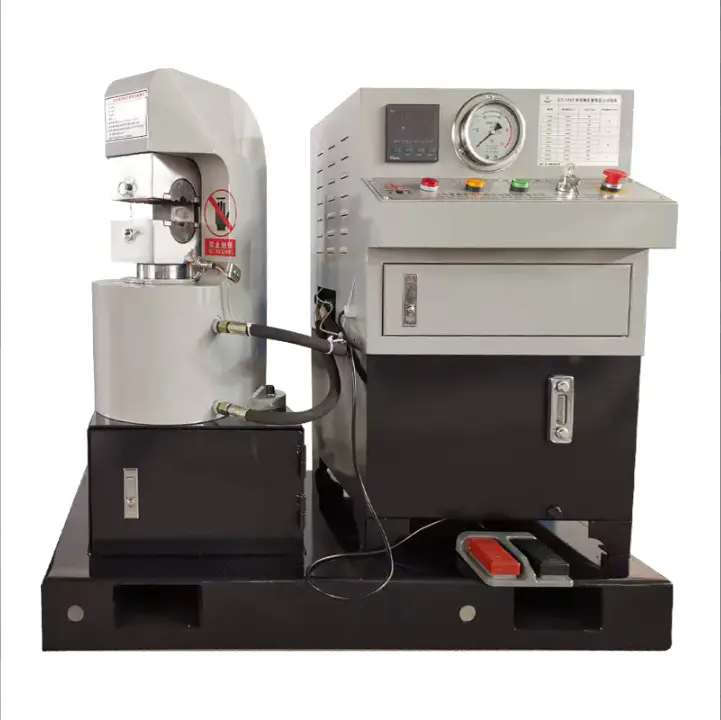

Fotografia de mai jos arată o mașină de presare hidraulică pe cablu GT-100 (cadru C), așa cum este fabricată. Pe partea stângă a unității se află capul de presare și ansamblul clemei matriței, montate deasupra unui rezervor de ulei hidraulic cilindric și a carcasei pompei. În partea dreaptă se află dulapul de comandă mai înalt, care găzduiește cronometrul digital al ciclului, manometrul hidraulic, panoul de butoane de control și un sertar intern de depozitare. O pedală roșie se află în partea din față a mașinii pentru activarea ciclului hands-free, iar întreaga unitate se sprijină pe un suport de bază ranforsat cu canale încorporate pentru manipularea stivuitorului în timpul instalării sau mutării.

Acest aspect fizic reflectă principiul de funcționare principal al mașinii: uleiul hidraulic este furnizat de la rezervor prin sistemul de pompă cu dublă presiune către piston și cilindru, care conduce capul de presare în jos pe matrița care ține manșonul cablului de sârmă, în timp ce dulapul de control guvernează sincronizarea, monitorizarea presiunii și siguranța operatorului pe parcursul fiecărui ciclu.

Înțelegerea designului C-Frame și a avantajelor acestuia

O mașină de presare cu cadru C își primește numele de la gâtul deschis, în formă de C, al corpului cadrului, care lasă o parte a zonei de lucru deschisă pentru încărcarea și descărcarea cablului de sârmă. Aceasta este diferită de modelele de presă complet închise, cu patru coloane, care înconjoară zona de lucru pe toate părțile. Mașina de presat cu cadru C este cel mai mic stil din familia mai largă de modele de cadru de presa folosit pentru presărare cabluri, iar GT-100 este construit special pentru a presa cabluri de dimensiuni mici de la 1 mm la 10 mm în cadrul acelei familii de cadru C.

Deoarece corpul cadrului GT-100 este fabricat dintr-un singur bloc de material, mai degrabă decât asamblat din secțiuni sudate separate, designul susține integritatea structurală și durata de viață lungă. Un corp de cadru cu un singur bloc evită cusăturile sudate care pot acționa ca puncte de tensiune în unele modele de cadru asamblate, ceea ce este o considerație semnificativă pentru o mașină care se estimează că va rula cicluri repetate de presare de-a lungul anilor de utilizare din fabrică. Gâtul deschis în formă de C face, de asemenea, simplu pentru operator să poziționeze rapid cablul de sârmă și manșoanele, ceea ce permite un debit constant pe o linie de producție mică.

• Amprentă compactă, potrivită pentru ateliere mai mici sau stații dedicate de asamblare a curelei
• Gât deschis în formă de C pentru încărcarea și descărcarea rapidă laterală a cablului și a manșonelor
• Corp de cadru cu un singur bloc construit pentru integritate structurală și durată lungă de viață
• Concentricitate bună, care susține o suprafață presată netedă, uniform formată
• Skid de bază întărit cu canale pentru stivuitor pentru instalare și relocare simplă

Pentru cumpărătorii care compară pentru prima dată o mașină de presare hidraulică cu cablu de sârmă, stilul cadrului este adesea prima decizie structurală de luat, deoarece afectează amprenta la sol, viteza de încărcare și intervalul practic de diametru pe care îl poate servi mașina. Categoria C-cadru și GT-100 din cadrul acesteia, sunt, în general, poziționate spre producția cu diametru mic, cu repetare ridicată, mai degrabă decât spre lucrări de cabluri structurale cu diametru mare.

Caracteristicile cheie ale mașinii hidraulice de presare a cablurilor GT-100

Mașina hidraulică de presare a cablurilor GT-100 (cadru C) este definită de patru caracteristici de design de bază care modelează modul în care funcționează pe un etaj de producție. Împreună, aceste caracteristici explică de ce mașina este poziționată ca o mașină de presare hidraulică compactă, orientată spre precizie, pe cablu de sârmă, mai degrabă decât o presă de tachelaj cu un tonaj mare.

1. Design general al coșului: o structură compactă cu rezistență ridicată și concentricitate bună, producând curele presate cu o suprafață netedă.
2. Design de matriță rotundă cu poziționare automată, ceea ce face simplă schimbarea între diferite matrițe pentru diferite diametre de sârmă.
3. Coborâre automată a pistonului odată ce un ciclu de apăsare este terminat, reducând pașii de resetare manuală dintre cicluri.
4. Funcționarea pistonului controlată în timp, permițând setarea și repetarea constantă a temporizării ciclului de apăsare.

Diagramă: Segmente ale intervalului de diametre a cablului de sârmă

Înțelegerea locului în care capacitatea unui diametru de sârmă a unei mașini se află în intervalul mai larg de dimensiuni ale cablurilor de sârmă îi ajută pe cumpărători să potrivească echipamentele cu nevoile lor de producție. Sârmă utilizată în industria generală se întinde în mod obișnuit de la diametre foarte fine utilizate în ambarcațiuni ușoare și lucrări de semnalizare până la diametre mari utilizate în aplicații maritime și de ridicare grea. Tabelul de mai jos plasează intervalul de lucru al mașinii hidraulice de presare a cablurilor GT-100 față de trei benzi de referință mai largi, astfel încât segmentul de diametru mic pe care îl servește este ușor de văzut dintr-o privire. Aceste benzi sunt prezentate mai degrabă ca categorii de referință generale decât ca un standard fix al industriei, deoarece limitele exacte ale diametrului pot varia între regiuni și aplicații. Examinarea vizuală a acestei game poate ajuta cumpărătorul să confirme rapid dacă GT-100, ca mașină hidraulică de presare a cablurilor cu cadru C, se încadrează în cerințele de diametru ale propriei linii de sling sau fiting.

După cum se arată în diagramă, mașina hidraulică de presare a cablurilor GT-100 (cadru C) este construită pentru a presa cabluri cu un diametru de 1 mm până la 10 mm, plasându-l ferm în segmentul de diametru mic al gamei mai largi prezentate. Această deschidere de la 1 mm până la 10 mm acoperă multe dintre dimensiunile de sârmă utilizate pentru curele ușoare, umerașe C-clip și soluții de incendiu, ceea ce este în concordanță cu modul în care este descrisă mașina pentru utilizarea din fabrică. Banda de diametru mediu prezentată în dreapta, de aproximativ 10 mm până la 20 mm, necesită, în general, mașini de presare mai mari, cu o forță de strângere mai mare și un set de matrițe diferit, care se află în afara domeniului de aplicare al modelului compact C-frame GT-100. Banda cu diametru mare, de 20 mm și mai sus, este asociată în mod obișnuit cu curele de ridicare mai grele și tachelaj structural, din nou în afara domeniului de lucru al acestei mici unități cu cadru în C. Poziționarea GT-100 la capătul mai mic al scalei este intenționată, deoarece mașina prioritizează compactitatea, concentricitatea și presarea lină față de tonaj brut. O gamă de lucru mai mică permite, de asemenea, designului matriței rotunde și sistemului de poziționare automată să rămână simple, ceea ce acceptă schimbări mai rapide ale matriței la comutarea între diferite diametre mici de sârmă. Pentru un producător sau un atelier care produce în principal chingi mici, elemente de fixare sau capete de cabluri de siguranță, rămânerea în acest interval de 1 mm până la 10 mm este de obicei suficientă și alegerea unei mașini de presare supradimensionate pentru acest domeniu de activitate este în general inutilă. Pe de altă parte, un atelier care prelucrează în mod regulat cabluri de sârmă cu diametrul de peste 10 mm ar trebui să se uite mai degrabă către o mașină de presat cu cadru C mai mare sau cu mai multe coloane decât spre modelul GT-100. Acest tip de diagramă de gamă este un prim filtru practic pentru cumpărătorii care caută o mașină de presat hidraulic pe cablu, o mașină de presat hidraulic cu cablu sau o mașină de presat pe cablu de oțel, deoarece compatibilitatea diametrului este de obicei prima specificație de confirmat. Deoarece diagrama folosește benzi de referință generale, mai degrabă decât un singur standard certificat, cumpărătorii sunt încurajați să confirme cerințele exacte privind diametrul față de propria fișă de specificații a cablului de sârmă înainte de a finaliza alegerea mașinii. În general, graficul întărește răspunsul direct dat mai devreme în acest ghid: mașina hidraulică de presare a cablurilor GT-100 (cadru C) este construită special pentru lucrări de presare cu diametru mic, mai degrabă decât producția de tachelaj cu diametru mare.

Prezentare generală a componentelor mașinii

Pe baza fotografiei produsului de mai sus, diagrama de mai jos este o prezentare schematică simplificată a mașinii hidraulice de presare a cablurilor GT-100, desenată în scopuri ilustrative și nu la scară. Etichetează principalele componente funcționale vizibile pe unitatea reală, astfel încât cumpărătorii care nu sunt familiarizați cu echipamentele de presare hidraulice să poată conecta fiecare parte la rolul său în procesul de presare. Aspectul urmează același aranjament de la stânga la dreapta văzut în fotografie: ansamblul de presare și de antrenare hidraulică în stânga și dulapul de comandă în dreapta.

1. Ansamblu matriță rotundă și cap de presare, unde manșonul cablului de sârmă este poziționat pentru presărare.
2. Piston hidraulic și coloană de cilindru, care conduce forța de presare în jos în timpul fiecărui ciclu.
3. Rezervor de ulei hidraulic și carcasa pompei, furnizând ulei prin sistemul de pompă cu dublă presiune.
4. Cronometrul digital al ciclului și afișajul controlerului, utilizate pentru a seta și monitoriza funcționarea pistonului controlat în timp.
5. Manometru hidraulic, care permite operatorului să monitorizeze presiunea sistemului în timpul funcționării.
6. Panou cu butoane de control, inclusiv funcții de pornire, oprire și oprire de urgență pentru siguranța operatorului.
7. Comandă cu pedală, permițând activarea fără mâini a ciclului de apăsare.
8. Skid de bază întărit cu canale pentru stivuitor pentru instalare și relocare.

Această prezentare generală a componentelor este menită să ajute cumpărătorii să conecteze aspectul vizual al mașinii hidraulice de presare a cablurilor GT-100 la descrierea funcțională utilizată în restul acestui ghid, în special la secțiunea privind sistemul hidraulic și compoziția structurală care urmează.

Aplicații tipice pentru o mașină hidraulică de presare a cablurilor

Mașina hidraulică de presare a cablurilor GT-100 este de obicei folosită în fabricile care produc chingi pentru a ridica produse ușoare. Gama sa de presare de 1 mm până la 10 mm se potrivește în mod natural într-un grup de aplicații în care cablul de sârmă este subțire, manșoanele sunt mici și sesiunile de producție sunt adesea repetitive, mai degrabă decât unice. Deoarece mașina este compactă și sistemul de matriță acceptă schimbări rapide, este potrivit pentru atelierele care trebuie să comute între mai multe diametre mici de sârmă pe parcursul unei singure schimburi.

Utilizările obișnuite raportate pentru această clasă de mașini mici de presare a cablurilor hidraulice cu cadru C includ asamblarea de umerașe cu cleme C, soluții de incendiu și chingi generale de ridicare ușoare. Dincolo de aceste exemple denumite, presele cu diametru mic de acest tip sunt, de asemenea, utilizate în mod obișnuit în ansamblurile de agățat de semne, fitingurile de fixare ușoare și lucrările generale de terminare a cablurilor la scară mică, deoarece aceste aplicații se bazează în mod obișnuit pe cablu de sârmă în același interval de diametru mic pe care GT-100 este construit pentru a se descurca.

Atelierele care desfășoară producție mixtă cu diametre mici, adică mai multe diametre diferite de sârmă în cadrul benzii de 1 mm până la 10 mm pe aceeași tură, tind să beneficieze cel mai mult de o mașină cu un proces simplu de schimbare a matriței, deoarece timpul de nefuncționare dintre schimburile de matriță poate deveni altfel o cotă mai mare din timpul total de producție decât ciclul de presare în sine. Cumpărătorii care se aprovizionează cu acest tip de mașină de presare hidraulică cu cadru în C pentru distribuția angro sau producția internă de curele ar trebui să cântărească împreună potrivirea aplicației, viteza de schimbare a matriței și intervalul de diametre, mai degrabă decât să evalueze capacitatea de diametru în mod izolat.

Sistem hidraulic și compoziție structurală

Componentele de presărare ale mașinilor hidraulice Xingtai, inclusiv GT-100, sunt forjate din oțel aliat de înaltă rezistență, care susține durabilitatea la sarcini repetate de presare. Corpul mașinii este fabricat dintr-un singur bloc de material, care susține integritatea structurală și durata de viață lungă. Sistemul hidraulic folosește a alimentare cu ulei de pompă cu dublă presiune , care permite mișcarea rapidă a pistonului în sus și în jos, permițând în același timp un proces de presare lină, o combinație care are scopul de a îmbunătăți atât calitatea presării, cât și eficiența producției.

Diagrama: Compoziția structurală a miezului unei prese hidraulice cu cadru C

O mașină hidraulică de presare a cablurilor nu este o singură piesă, ci un ansamblu de mai multe subsisteme majore care lucrează împreună în timpul fiecărui ciclu de presare. Înțelegerea modului în care este compusă în general o mașină cu cadru în C precum GT-100 poate ajuta cumpărătorii să evalueze calitatea construcției, durata de viață așteptată și nevoile de întreținere. Tabelul de mai jos descompune o mașină tipică de presare a cablurilor hidraulice cu cadru C în patru zone structurale generale: corpul cadrului, sistemul hidraulic, ansamblul pistonului și matriței și sistemul de control și siguranță. Aceste proporții sunt prezentate mai degrabă ca o imagine de ansamblu ilustrativă a unei prese hidraulice de presăturare mici tipice, mai degrabă decât o listă exactă de materiale pentru orice unitate. Revizuirea acestei compoziții ajută la explicarea de ce corpul cadrului și sistemul hidraulic reprezintă, în general, cea mai mare parte din structura și funcția generală a mașinii.

Corpul cadrului reprezintă cea mai mare pondere în diagramă, deoarece este fabricat dintr-un singur bloc de material, care este esențial pentru integritatea structurală a mașinii și durata lungă de viață. Un corp de cadru cu un singur bloc evită îmbinările sudate găsite în unele modele de cadru asamblate, ceea ce poate reduce punctele de concentrare potențială a tensiunilor în timpul ciclurilor repetate de presare. Sistemul hidraulic ocupă a doua pondere ca mărime, reflectând rolul său în generarea și controlul forței de presare aplicată fiecărui manșon de cablu de sârmă. Pe GT-100, acest sistem hidraulic este construit în jurul unei surse de ulei de pompă cu dublă presiune, care permite pistonului să se deplaseze rapid în sus și în jos în timpul cursei fără presare, aplicând totuși o forță lină și controlată în timpul cursei de presărare și este vizibil în fotografia produsului ca rezervor cilindric și carcasa pompei de sub capul de presare. Această abordare cu dublă presiune este o modalitate practică de a echilibra viteza ciclului cu calitatea presării, deoarece o singură pompă cu presiune fixă ​​ar fi, în general, fie prea lentă, fie prea agresivă pe toată cursa. Ansamblul piston și matriță, prezentat ca al treilea segment, este locul în care se află designul matriței rotunde și sistemul de poziționare automată, permițând operatorilor să schimbe matrițe pentru diferite diametre de sârmă în intervalul de la 1 mm la 10 mm. Deoarece pistonul este proiectat să se miște automat în jos odată ce un ciclu de presare se termină și deoarece mișcarea pistonului poate fi controlată în timp prin temporizatorul digital de pe panoul de control, acest segment reflectă și caracteristicile de bază ale automatizării mașinii. Sistemul de control și siguranță, cel mai mic segment din diagramă, joacă în continuare un rol important prin guvernarea sincronizarii, mișcării pistonului, monitorizarea presiunii și siguranța operatorului prin butoanele, manometrul și pedala afișate pe dulapul de comandă. Împreună, aceste patru segmente explică modul în care o mașină compactă de presare a cablurilor hidraulice cu cadru în C poate rămâne mică ca amprentă, oferind în același timp rezultate consistente și repetabile. Această prezentare generală a structurii este, de asemenea, un context util pentru oricine compară o mașină de presat hidraulic pe cablu, o mașină de presat hidraulic cu cablu sau o mașină de presat pe cablu din oțel din perspectiva producției sau întreținerii, deoarece fiecare subsistem are un model de uzură așteptat și o cerință de service diferită. În general, corpul cadrului și dulapul de comandă necesită cea mai puțin frecventă atenție odată instalate corect, în timp ce etanșările și tuburile de înaltă presiune din cadrul sistemului hidraulic sunt componentele cel mai probabil să necesite inspecții periodice sau înlocuite în timp.

Prezentare generală a performanței: ce oferă caracteristicile de design

Dincolo de capacitatea de diametru brut, mai multe caracteristici de performanță determinate de proiectare influențează cât de bine funcționează o mașină hidraulică mică de presare a cablurilor în utilizarea zilnică a producției. Aceste caracteristici sunt modelate direct de alegerile de design fizic ale mașinii, mai degrabă decât de afirmațiile generale de marketing.

Grafic: Prezentare generală a caracteristicilor de performanță

Dincolo de capacitatea de diametru brut, mai multe caracteristici de performanță determinate de proiectare influențează cât de bine funcționează o mașină hidraulică mică de presare a cablurilor în utilizarea zilnică a producției. Aceste caracteristici sunt modelate direct de alegerile de design fizic ale mașinii, mai degrabă decât de afirmațiile abstracte de marketing. Graficul radar de mai jos prezintă șase caracteristici ale mașinii hidraulice de presare a cablurilor GT-100, care sunt direct legate de caracteristicile de proiectare documentate și de aspectul de control vizibil. Fiecare axă este evaluată pe o scară descriptivă simplă de cinci puncte bazată pe modul în care este descrisă caracteristica de proiectare corespunzătoare, mai degrabă decât pe testele de laborator terțe. Vizualizarea tuturor celor șase caracteristici împreună pe o singură diagramă face mai ușor să vedeți profilul general de performanță pe care designul C-cadru este destinat să îl ofere.

Precizia concentricității este evaluată foarte bine pe diagramă, deoarece designul general al coșului GT-100 este descris în mod specific ca oferind o bună concentricitate, care susține profilele de manșon rotunde, formate uniform. Calitatea finisajului suprafeței este evaluată la fel de înaltă, deoarece același design de coș este asociat cu curele presate care au o suprafață netedă, mai degrabă decât un finisaj neuniform sau cu cicatrici. Comoditatea schimbării matriței este evaluată în partea de sus a scalei, deoarece designul matriței rotunde include poziționarea automată, care are scopul de a face comutarea între diferite dimensiuni de matriță simplă pentru operator. Nivelul de automatizare este evaluat ușor mai jos decât scorul maxim, reflectând un punct de mijloc practic: pistonul se mișcă automat în jos după ce se termină apăsarea și poate fi controlat în timp prin cronometrul digital, dar mașina este încă o presă cu cadru C ghidată de operator cu o pedală manuală, mai degrabă decât o linie de producție complet nesupravegheată. Compactitatea structurală este evaluată înalt, în concordanță cu GT-100 care face parte din cel mai mic stil din gama C-frame, ceea ce îl face potrivit pentru amprente mai mici de atelier. Rezistența construcției este evaluată aproape de partea de sus a scalei, de asemenea, susținută de corpul cadrului cu un singur bloc și de componentele forjate din oțel aliat de înaltă rezistență utilizate în construcții. Luate împreună, graficul arată un profil de performanță ponderat în funcție de precizie, calitatea suprafeței și confortul de schimbare a matriței, care se aliniază cu rolul intenționat al mașinii în producția de chingi și fitinguri de diametru mic, mai degrabă decât cu montajul greu. Acest tip de profil este, în general, mai relevant pentru cumpărătorii concentrați pe diametre de sârmă de la 1 mm la 10 mm decât pentru cumpărătorii care prelucrează cabluri de tachelaj cu diametru mare, unde tonaj brut și forța ciclului ar avea o greutate mai mare în evaluare. Deoarece fiecare evaluare se regăsește la o caracteristică specifică de proiectare documentată, graficul este conceput mai degrabă ca un rezumat transparent decât un scor de referință certificat independent. Cumpărătorii care evaluează o mașină de presat hidraulic pe cablu, o mașină de presat hidraulic cu cablu sau o mașină de presat pe cablu de oțel pentru lucrări cu diametru mic pot utiliza un cadru similar pentru a compara concentricitatea, finisajul suprafeței, confortul de schimbare a matriței, automatizarea, compactitatea și construirea rezistenței pe diferite opțiuni de mașină.

Specificatii tehnice

Tabelul de mai jos rezumă punctele de bază ale specificațiilor pentru mașina hidraulică de presare a cablurilor GT-100 (cadru C), bazat direct pe descrierea produsului producătorului și este conceput ca o referință rapidă pentru cumpărători care compară acest model cu alte echipamente din categoria mașinii de presare hidraulice pe cablu.

Livrare, ambalare și termen de livrare

Odată ce o comandă pentru mașina hidraulică de presare a cablurilor GT-100 este confirmată, unitatea este ambalată folosind folie termocontractabilă și o cutie de fier, cu sigilii și un tub de înaltă presiune incluse ca accesorii standard. Timpul obișnuit de livrare pentru producție și pregătirea expedierii este 10 până la 30 de zile , în funcție de volumul comenzii și configurație.

Grafic: Timp tipic de producție și livrare

Momentul de livrare este adesea una dintre cele mai practice întrebări pe care le are un cumpărător odată ce specificația mașinii a fost confirmată. Timpul de livrare pentru o mașină de presat hidraulic pe cablu depinde, în general, de programarea producției, volumul comenzii și cerințele de ambalare pentru export. Graficul de mai jos prezintă o cronologie generală de referință care arată modul în care un termen tipic de livrare de 10 până la 30 de zile poate fi distribuit în etapele de producție, testare, ambalare și pregătire pentru expediere. Această cronologie este ilustrativă și menită să ajute cumpărătorii să înțeleagă fluxul general de activitate din spatele timpului de livrare declarat, mai degrabă decât să promită un program exact pentru orice comandă specifică. Timpul real pentru orice comandă individuală poate varia în funcție de factori precum dimensiunea comenzii, configurația matriței și programarea curentă a producției.

În cronologia de referință prezentată, cea mai mare parte a ferestrei de 10 până la 30 de zile este alocată producției și asamblarii, ceea ce reflectă timpul necesar pentru prelucrarea, forjarea și asamblarea corpului cadrului, a sistemului hidraulic și a ansamblului pistonului și matriței. Deoarece componentele de presărare ale modelului GT-100 sunt forjate din oțel aliat de înaltă rezistență, iar corpul cadrului este fabricat dintr-un singur bloc de material, această etapă necesită de obicei mai mult timp decât etapele finale de ambalare. Testarea calității urmează producției și asamblarii, permițând ca sistemul hidraulic al pompei cu dublă presiune, precizia manometrului și mișcarea automată a pistonului să fie verificate înainte ca unitatea să fie aprobată pentru livrare. Ambalarea urmează în cronologia de referință, timp în care mașina este pregătită folosind folie termocontractabilă și o cutie de fier, împreună cu accesorii precum garnituri și un tub de înaltă presiune. Pregătirea expedierii este etapa finală prezentată, acoperind documentația, încărcarea și coordonarea cu metoda de expediere adecvată pentru țara de destinație. Deoarece mașinile hidraulice Xingtai sunt exportate în multe țări, inclusiv Marea Britanie, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana și Polonia, pregătirea expedierii poate varia oarecum în funcție de destinație și cerințele de documentare. Cumpărătorii care comandă mai multe unități sau configurații personalizate de matriță ar trebui, în general, să se aștepte la un timp mai aproape de capătul superior al ferestrei de 10 până la 30 de zile prezentate în grafic. Cumpărătorii care comandă o singură mașină cu configurație standard pot experimenta sincronizarea mai aproape de capătul de jos al aceleiași ferestre, deși aceasta poate varia în funcție de sarcina curentă de producție. Acest tip de defalcare de la producție la livrare este utilă în scopuri de planificare, în special pentru cumpărătorii care coordonează livrarea mașinii cu un proiect mai larg sau program de instalare a liniei de producție. Deoarece ambalajul afectează în mod direct cât de bine supraviețuiește o mașină transportului internațional, utilizarea foliei termocontractabile combinată cu o cutie rigidă de fier este menită să ajute la protejarea structurii cadrului C și a componentelor hidraulice, inclusiv dulapul de control și manometrul, în timpul tranzitului. În general, cronologia de referință este menită să ofere cumpărătorilor o așteptare generală realistă cu privire la modul în care este de obicei structurat un termen de livrare de 10 până la 30 de zile, de la producția inițială până la pregătirea finală a expedierii.

Despre Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. a fost fondată în 1992 și este situat în orașul Taizhou, provincia Jiangsu, China. În calitate de producător de mașini de presare hidraulice pentru cabluri, compania este specializată în fabricarea de mașini de presat hidraulice pentru cabluri, mașini de recoacere și conicitate pentru cabluri de sârmă, manșoane din aluminiu și cleme de ridicare. Xingtai Hydraulic este echipat cu facilități de producție avansate, capacități tehnice puternice, echipamente de testare autorizate și un sistem cuprinzător de management al calității, care susține o producție constantă în gama sa de mașini hidraulice de presare a cablurilor și instrumente de sertizare a cablurilor, inclusiv modelul GT-100 prezentat în acest ghid.

Componentele de presărare ale mașinilor hidraulice Xingtai sunt forjate din oțel aliat de înaltă rezistență. Corpul mașinii este fabricat dintr-un singur bloc de material, susținând integritatea structurală și durata de viață lungă. Sistemele hidraulice utilizate în gama de mașini de presare a companiei utilizează un sistem de alimentare cu ulei cu pompă cu dublă presiune, permițând mișcarea rapidă a pistonului în sus și în jos, menținând în același timp un proces de presare lină, un design menit să îmbunătățească calitatea presării și eficiența producției.

Mașinile hidraulice Xingtai au fost exportate în numeroase țări, inclusiv Marea Britanie, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana, Polonia și altele, poziționând compania ca furnizor de mașini de presat hidraulice pe piețele internaționale. Ghidată de o filozofie centrată pe calitate, competitivitate și angajament de durată, compania lucrează pentru a satisface nevoile clienților și pentru a oferi servicii de încredere atât clienților existenți, cât și noilor, fie că aceștia își aprovizionează o singură mașină de presat cu cadru C de mici dimensiuni sau coordonează o comandă angro mai mare pentru mai multe modele de prese hidraulice.

Cum să alegeți o mașină hidraulică de presare a cablurilor pentru lucrări cu diametru mic

Selectarea mașinii de presare hidraulice potrivite pentru cabluri de sârmă de diametru mic se reduce, în general, la potrivirea designului structural și a caracteristicilor de control ale mașinii la fitingurile specifice pe care un atelier intenționează să le producă. Lista de mai jos prezintă principalele puncte care merită revizuite înainte de a finaliza o decizie între o mașină compactă cu cadru C și o alternativă mai mare.

1. Confirmați intervalul de diametru al cablului de sârmă necesar pentru producția actuală și viitoare și verificați-l în raport cu capacitatea declarată a mașinii, cum ar fi intervalul de 1 mm până la 10 mm al GT-100.
2. Luați în considerare tipul de cadru: o mașină compactă cu cadru C se potrivește, în general, cu atelierele mai mici și producția mai ușoară, cu repetare ridicată, în timp ce stilurile de cadru mai mari se potrivesc lucrărilor mai grele.
3. Examinați sistemul de matriță, inclusiv dacă poziționarea matriței este automată și cât de repede pot fi schimbate matrițele între diferite diametre de sârmă.
4. Verificați designul sistemului hidraulic, deoarece o configurație a pompei cu dublă presiune poate suporta atât timpi de ciclu rapid, cât și forță de presare controlată și lină.
5. Evaluați comenzile operatorului, inclusiv manometrul, temporizatorul digital, butoanele de control și pedala de picior, deoarece acestea determină utilizarea și siguranța de zi cu zi.
6. Confirmați detaliile de ambalare și livrare cu furnizorul mașinii hidraulice de presare a cablurilor, inclusiv accesoriile incluse și timpul de livrare estimat pentru producție și expediere.

Pentru cumpărătorii care se concentrează în mod special pe ansamblu de sling cu diametru mic, umerașe C-clip sau soluții de foc, o mașină compactă de presare a cablurilor hidraulice cu cadru în C, cum ar fi GT-100, este în general un punct de plecare rezonabil pentru evaluare, deoarece gama de diametre, sistemul de matriță și designul hidraulic sunt toate orientate către acel segment de lucru de producție.

Planificarea continuă a întreținerii merită, de asemenea, inclusă în decizia inițială de cumpărare, mai degrabă decât să o trateze ca pe o idee ulterioară. După cum sa subliniat în prezentarea generală a compoziției structurale de mai devreme în acest ghid, etanșările hidraulice și tuburile de înaltă presiune tind să fie componentele cel mai probabil să necesite inspecții sau înlocuiri periodice, acesta fiind unul dintre motivele pentru care etanșările de rezervă și un tub de înaltă presiune sunt de obicei incluse ca accesorii standard cu o mașină nouă. Stabilirea unei rutine simple pentru verificarea nivelurilor de ulei, a stării de etanșare și a uzurii matriței poate ajuta o mașină hidraulică de presare a cablurilor să mențină concentricitatea constantă și finisarea suprafeței pe o durată de viață extinsă.

Întrebări frecvente

Î1: Ce interval de diametre a cablului poate procesa mașina hidraulică de presare a cablurilor GT-100?

A1: GT-100 este proiectat pentru a presa cabluri de oțel de dimensiuni mici, cu un diametru de la 1 mm la 10 mm, făcându-l potrivit pentru chingi ușoare și fitinguri mici.

Î2: Ce tip de cadru folosește GT-100 și de ce contează?

A2: GT-100 folosește un cadru în C, design cu gât deschis, cu un corp cu un singur bloc, care susține o amprentă compactă, încărcare și descărcare rapidă și integritate structurală pe termen lung.

Î3: Ce comenzi ale operatorului sunt incluse pe mașina hidraulică de presare a cablurilor GT-100?

A3: Aparatul include un cronometru digital pentru ciclu, un manometru hidraulic, un panou de butoane de control cu ​​funcții de pornire, oprire și oprire de urgență și o pedală de picior pentru activarea ciclului.

Î4: Cum funcționează schimbarea matriței pe această mașină de presare hidraulică cu cablu?

A4: GT-100 folosește un design de matriță rotund cu poziționare automată, care are scopul de a face comutarea între diferite dimensiuni de matriță simplă pentru operator.

Î5: Ce accesorii și ambalaje sunt incluse în livrare?

A5: Ambalajul standard include folie termocontractabilă și o cutie de fier, cu sigilii și un tub de înaltă presiune incluse ca accesorii.

Î6: Care este timpul de livrare tipic pentru producție și expediere?

A6: Termenul obișnuit de livrare este de 10 până la 30 de zile, în funcție de volumul comenzii și de configurație.
