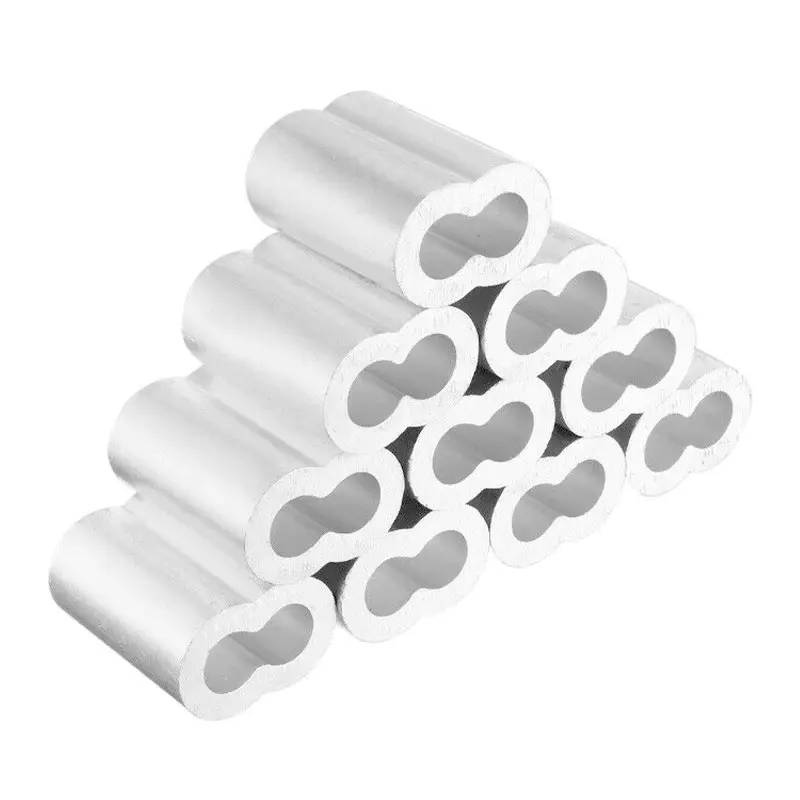

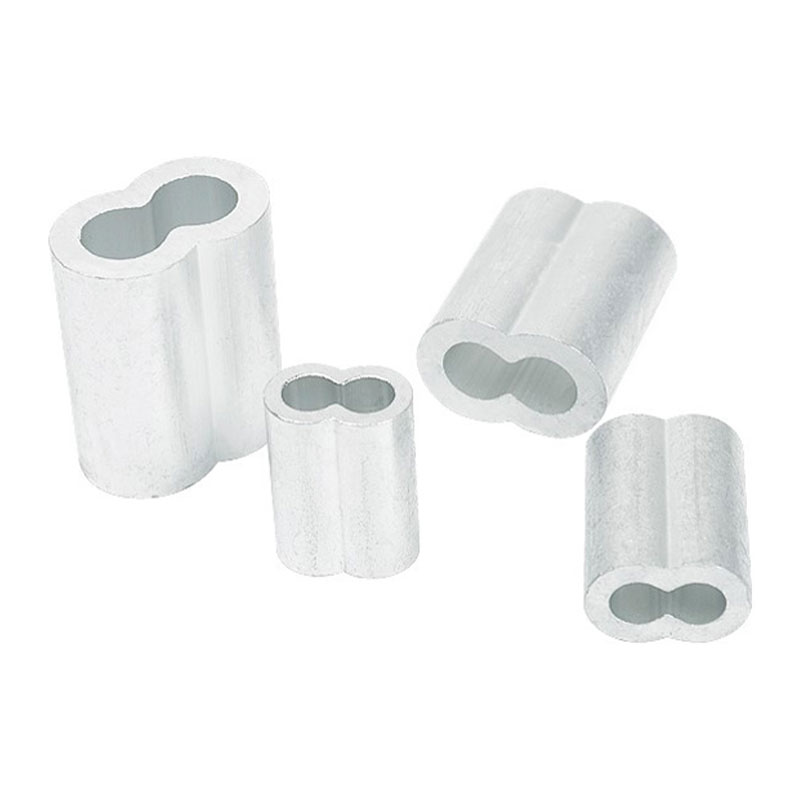

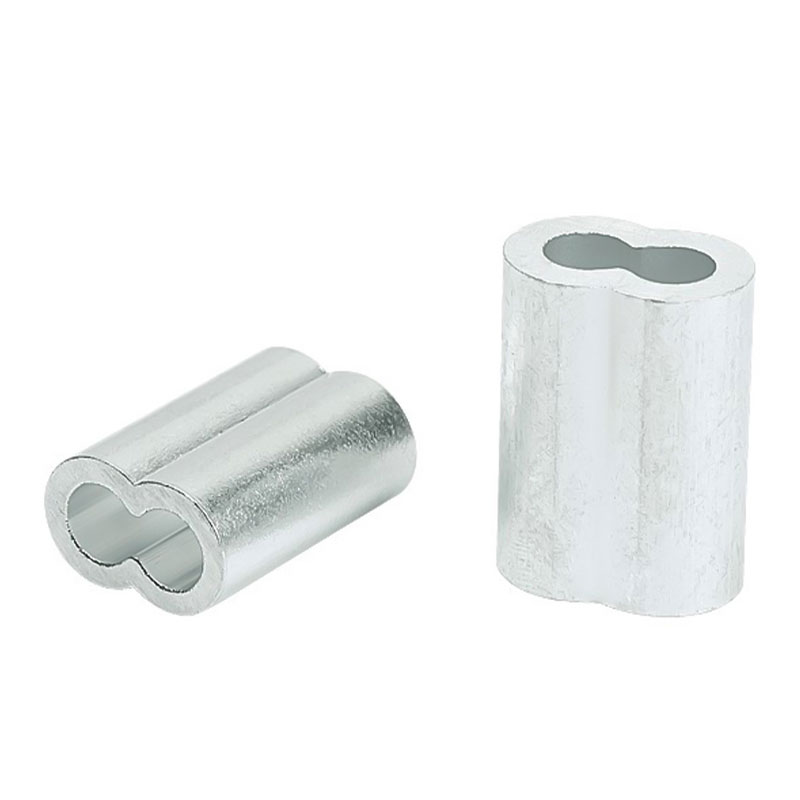

Mansoane din aluminiu pentru clepsidra

1. Când ar trebui să utilizați Manșoane din aluminiu pentru frânghie? – Aplicații de bază

Manșoane din aluminiu (numite și mâneci presărate sau mâneci sertizate ) sunt utilizate pentru a crea terminații permanente ale cablurilor de sârmă, îmbinări sau opritoare prin prelevarea la rece (comprimarea) manșonului pe cablu. Sunt alegerea preferată atunci când aveți nevoie de a terminație de înaltă rezistență, compactă și rezistentă la coroziune fără cea mai mare parte a clemelor de cablu sau munca de îmbinare manuală.

Aplicațiile tipice includ: balustrade arhitecturale pentru cabluri, ansambluri de cabluri pentru aeronave, tachelaj maritim, linii de troliu și curele generale de ridicare . Când este presărat corespunzător, se obține un manșon de aluminiu 90% până la 100% din rezistența la rupere a frânghiei , depășind majoritatea clemelor mecanice.

2. Avantajul #1: Eficiență ridicată a terminației și rezistență constantă

Testele de tracțiune de laborator pe cablul de aeronave galvanizat 7x19 (6 mm diametru, 1.770 MPa) arată că manșoanele din aluminiu prefabricate corespunzător rețin 96–98% din rezistența la rupere a frânghiei , semnificativ mai bun decât clemele de cablu cu șuruburi în U (80%) și mufele cu pană (85%).

Aceasta înseamnă că o frânghie de 10 mm, evaluată la 50 kN MBL, va avea o rezistență a ochiului preformat de 48,5 kN față de numai 40 kN folosind trei cleme de cablu – a Sarcina de lucru sigură cu 21% mai mare pentru aceeași frânghie.

3. Avantajul #2: Rezistența la coroziune și compatibilitatea materialelor

Manșoanele din aluminiu sunt în mod natural rezistente la coroziune în majoritatea mediilor (cu excepția alcalinelor puternice). Sunt compatibile cu oțel galvanizat, oțel inoxidabil și cabluri de sârmă acoperite cu vinil . Graficul radar de mai jos compară manșoanele din aluminiu cu manșoanele din cupru și oțel pe cinci criterii cheie.

Pentru mediile marine, Manșoane din aluminiu 6061-T6 cu finisaj anodizat depășesc manșoanele din cupru. Testarea cu pulverizare cu sare (ASTM B117) arată ultimele manșoane din aluminiu 1.200 de ore fără pitting vs 400 de ore pentru cupru.

4. Avantajul #3: Durată superioară de oboseală sub sarcini dinamice

Manșoanele din aluminiu preformate distribuie tensiunile ciclice în mod uniform, evitând punctele de concentrare a tensiunilor din clemele de cablu. Testele de oboseală pe cablul inoxidabil de 8 mm 7x19 (20% din MBL, 10 Hz) arată o durată de viață dramatic mai lungă.

5. Ghid de selecție: Când să folosiți manșoane din aluminiu vs alternative

Tabelul de mai jos rezumă cazurile optime de utilizare în funcție de mediu, tipul de încărcare și cerințele de inspecție.

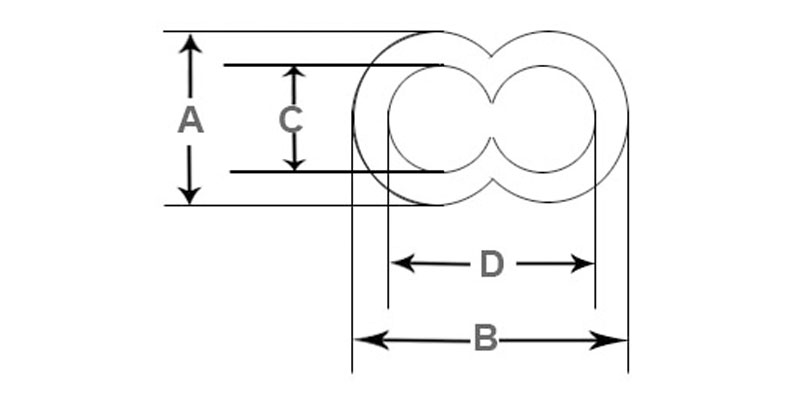

Potriviți întotdeauna diametrul interior al manșonului cu diametrul cablului: jocul trebuie să fie de 0,1–0,2 mm înainte de smulgere. Mânecile subdimensionate provoacă deteriorarea firelor; mânecile supradimensionate reduc forța de prindere cu până la 30% .

6. Calitate și siguranță: forța de ștampilare și standarde de încărcare probă

Prelevarea corectă necesită o presă calibrată sau un mașinăria manuală. Tabelul de mai jos arată forța minimă de tragere pentru diferite diametre de cablu (standard ASTM F2140).

După ștampilare, manșonul trebuie inspectat pentru fisuri și semne adecvate ale matriței. Test de tragere pe teren la 10% din MBL este recomandat pentru ridicarea critică deasupra capului.

7. Întrebări frecvente despre manșoanele din aluminiu pentru cabluri

Î1: Pot reutiliza un manșon de aluminiu după tăierea frânghiei?
A1: Nu. Manșoanele din aluminiu presărate sunt de unică folosință. Odată comprimat, aluminiul se întărește și nu poate fi restabilit pentru a obține forța de reținere necesară. Utilizați întotdeauna un manșon nou pentru fiecare terminație.

Î2: Manșoanele din aluminiu sunt potrivite pentru frânghiile din fibre sintetice?
A2: Nu. Manșoanele din aluminiu sunt proiectate pentru numai cablu de oțel . Pentru frânghiile sintetice (Dyneema, nailon), utilizați îmbinări dedicate sau terminații termoetanșe.

Î3: Care este diferența dintre „mânecile de oprire” și „mânecile bucle”?
A3: Manșoanele de oprire sunt sertizate pe un singur capăt de cablu de sârmă pentru a preveni uzura sau acționează ca opritor mecanic. Mânecile cu buclă (numite și „mâneci pentru ochi”) sunt folosite pentru a forma o terminație permanentă a ochiului, prin buclarea frânghiei la spate și îmbinarea ambelor picioare împreună.

Î4: De ce unealtă am nevoie pentru manșoane din aluminiu?
A4: Utilizați a unealtă manuală de sertire pentru diametre de până la 6 mm, sau a presă hidraulică de presărare pentru frânghii de 8–16 mm. Asigurați-vă că setul de matrițe se potrivește exact cu dimensiunea manșonului. Prelevarea incompletă reduce forța de reținere cu până la 50%.
