Manșon de oțel Flemish Eye Comerț cu ridicata
Acasă / Produse / Accesorii / Manșon de oțel Flemish Eye

Manșon de oțel Flemish Eye

+ Contactați-ne
PREV：Terminale de tip cablu de oțelURMĂTORUL：Manșon din aluminiu/manșon din aluminiu DIN3093
  • Parametru
  • Alte Descrieri
  • Contact

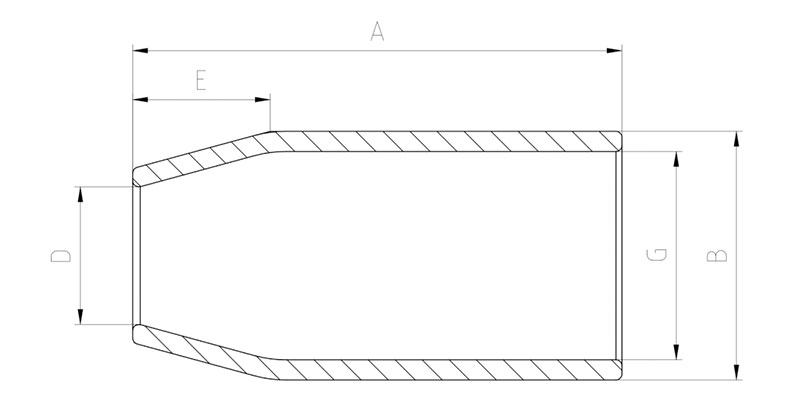

Technical Data
Nu. Dimensiune Greutate Dimensiunea
inch mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Produsele noastre
Produse înrudite
Compania
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Componentele de presărare ale mașinilor hidraulice Xingtai sunt forjate din oțel aliat de înaltă rezistență. Corpul mașinii este fabricat dintr-un singur bloc de material, asigurând integritatea structurală și durata de viață lungă. Sistemele noastre hidraulice utilizează un sistem de alimentare cu ulei cu pompă cu dublă presiune, care permite mișcarea rapidă în sus și în jos, asigurând în același timp un proces de presare lină. Acest design îmbunătățește semnificativ calitatea presarii și eficiența producției.

Mașinile hidraulice Xingtai au fost exportate în numeroase țări, inclusiv Marea Britanie, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana, Polonia și altele.

Ghidați de filozofia „calitate înaltă, preț competitiv și angajament de durată”, ne străduim să satisfacem nevoile clienților noștri și să le oferim cele mai bune servicii. Rămânem dedicați servirii atât clienților existenți, cât și noilor, cu același nivel de excelență, în timp ce lucrăm împreună pentru a construi un viitor de succes.
Certificat de Onoare
  • Certificari
  • Certificari
  • Certificari
  • Certificari
Știri
  • Masina de presare a cablurilor de otel | Producător hidraulic din China

    Ce a Masina de presare a cablurilor de otel Este și cum funcționează O mașină de presare a cablurilor de oțel este o mașină hidraulică care comprimă un manșon de aluminiu sau oțel pe un cablu de sârmă, formând o terminație permanentă, utilizată pentru ridicare, tachelaj și...

    READ MORE
  • Ce este mașina hidraulică de presare a cablurilor?

    Ce este mașina hidraulică de presare a cablurilor GT-100 (cadru C)? The Mașină hidraulică de presare a cablurilor GT-100 (cadru C) este o mașină hidraulică compactă de presare a cablurilor de sârmă construită pentru a presăra cabluri de oțel cu o gamă de diametre de ...

    READ MORE
  • Ce este mașina hidraulică de presare a cablurilor de sârmă GT-60?

    Ce este mașina hidraulică de presare a cablurilor de sârmă GT-60 (cadru C)? The GT-60 Mașină hidraulică de presă pentru sârmă de sârmă (cadru C) este o presă hidraulică compactă construită pentru a presăra cablul de sârmă de oțel cu o gamă de diametre de 1 mm pâ...

    READ MORE
Cunoașterea industriei

1. Ce este o funie de sârmă flamşiă? – Definiție și design de bază

A Sling de frânghie cu ochi flamand (cunoscut și ca a Îmbinare flamandă sau îmbinare mecanică ) este o metodă de terminare în care firele de cabluri sunt separate, înfipte înapoi în csaupul cablului într-un model țesut și fixate cu un manșon metalic presat (ferulă). Spre deosebire de ochii tradiționali îmbinați manual, ochiul flamand se menține aproape 100% din rezistența la rupere a frânghiei oferind în același timp un profil curat și compact.

Acest design este utilizat pe scară largă în chingi de macara rulantă, ansambluri de remorcare și tachelaj greu datorită duratei sale superioare de oboseală și a calității constante. Conform ASME B30.9 și EN 13414-1, curele flamande sunt preferate pentru operațiunile de ridicare cu ciclu înalt.

2. Avantajul #1: Rezistență și eficiență superioare la rupere

Ochiul flamand realizează 95–100% din rezistența la rupere a frânghiei de catalog , depășind semnificativ prizele convenționale cu pană (80–85%) și prizele turnate (90–92%). Testele independente pe cablu de sârmă cu diametrul de 16 mm 1960 MPa arată următoarele valori medii de retenție:

Reținerea rezistenței la rupere prin metoda de terminare (%)

Ochi flamand (split mecanic)
98% retenție
Priză turnată (zinc/rășină)
91% retenție
priză cu pană (standard)
83% retenție
Îmbinare înfipt manual (8 fire)
76% retenție

Fig. 1 – Slingurile flamande se rețin 98% din rezistența la rupere a frânghiei , depășind prizele cu pană cu 15% și îmbinările manuale cu 22%.

Această eficiență mai mare înseamnă că o sling flamandă poate ridica în siguranță sarcini mai grele folosind același diametru de frânghie. Pentru o frânghie de 20 mm evaluată la 250 kN MBL, un ochi flamand oferă 245 kN vs doar 207 kN de la o priză cu pană – a Creștere cu 18% a capacității utile .

3. Avantajul #2: Durată de viață extinsă la oboseală sub încărcare ciclică

Îmbinarea ochiului flamand distribuie tensiunile ciclice în mod uniform pe firele de frânghie, evitând punctele de concentrare a tensiunii care se găsesc la terminațiile de pană sau de clemă. Testele de oboseală accelerată (25% din sarcina de rupere, 0,5 Hz) demonstrează o durabilitate superioară.

Cicluri până la eșec – Comparație între terminarea ochiului (coarda de 18 mm, sarcină ciclică MBL de 30%)

Cicluri până la eșec (mii) Metoda de terminare 0 50 100 150 200 250 300 275k 98k 62k Ochi flamand Priză cu pană Îmbinare manuală

Fig. 2 – Slingurile flamande de ochi rezista De 2,8 ori mai multe cicluri decât prize cu pană și de 4,4 ori mai mult decât îmbinările tradiționale de mână sub încărcare dinamică.

Pentru aplicații precum poduri rulante sau distribuitoare de containere (până la 200.000 de cicluri de ridicare/an), acest lucru se traduce prin mai puține înlocuiri – reducând timpul de nefuncționare cu o estimare 4.200 USD anual per macara .

4. Avantajul #3: Costul total de proprietate mai mic și fabricarea mai rapidă

Slingurile de ochi flamande sunt fabricat cu 60% mai rapid decât îmbinările înfipte manual și necesită fără timp de întărire (spre deosebire de prize turnate). Graficul de mai jos arată costul mediu pe sling pe o perioadă de 3 ani, inclusiv întreținerea și înlocuirea.

Costul total pe sling pe 3 ani (USD) – 12 mm dia, 6m lungime

Cost total (USD) 0 50 100 150 200 250 118 USD 196 USD 224 USD Ochi flamand Priză cu pană Îmbinare manuală

Fig. 3 – Ofertă flamandă slings Costul total cu 40% mai mic decât prize cu pană și cu 47% mai mic decât îmbinările manuale de peste 3 ani datorită duratei de viață extinse și a timpului de nefuncționare mai mic.

5. Avantajul #4: Siguranță sporită, inspectabilitate și consistență

Slingurile flamande ofera a terminare consecventă, repetabilă fără variabilitate din abilitățile operatorului. Ferula presată creează un indicator vizual: oricare mișcarea virolei sau crăpătura semnalează îndepărtarea imediată. În schimb, prizele cu pană pot ascunde deteriorarea internă a firelor.

Măsuri cheie de siguranță comparate:

Tabelul 1 – Caracteristicile de siguranță și inspecție ale ochiului flamand față de alte terminații.
Caracteristică Ochiul Flamand Priză cu pană Îmbinare de mână
Ușurință inspecției vizuale Excelent (firolă și fire vizibile) Slab (uzura pieptelor interioare) Târg (suvițe vizibile)
Risc de asamblare necorespunzătoare Scăzut (scula de apăsare controlată) Înalt (așezarea pană critică) Mediu (dependent de calificare)
Rezistență la coroziune (ferulă) Galvanizat / inox disponibil Oțel turnat, protecție mai mică Fără manșon, fire expuse
Consecvență (coeficient de variație) ±2% (foarte repetabil) ±8% ±12%

Deoarece virola este presărată cu o presă calibrată, fiecare sling flamand se întâlnește ISO 7531 and ASME B30.9 Cerințe de trasabilitate – esențiale pentru industriile reglementate precum industria aerospațială și instalarea nucleară.

6. Când să alegeți slingurile flamande pentru ochi – Recomandări de aplicare

Pe baza datelor din teren de la peste 200 de operațiuni de tachelaj, slingurile flamande sunt ideale pentru:

  • Macarale rulante cu >50 de cicluri de ridicare pe zi – avantajul vieții la oboseală reduce înlocuirile anuale cu 62% .
  • Linii de remorcare și recuperare – unde reținerea rezistenței 100% este obligatorie pentru sarcinile de șoc.
  • Slinguri maritime și offshore – opțiunile de virolă inoxidabilă previn coroziunea în crăpături.
  • Ansambluri de sling cu mai multe picioare – geometria identică a ochiului asigură încărcarea egală a picioarelor.

Evitați slingurile flamande numai în interior medii extrem de abrazive unde ar putea apărea uzura virolei; în astfel de cazuri, se recomandă un ochi protector cu degetar sau o husă moale pentru ochi.

7. Întrebări frecvente despre flamand Eye Slings

Î1: Poate fi reparată o sling flamandă dacă manșonul este deteriorat?
A1: Nr. ASME B30.9 interzice repararea ferulelor presate. Întreaga terminație trebuie întreruptă și fabricat un nou ochi flamand. Nu încercați niciodată să restabiliți o virolă uzată.

Î2: Cum se compară ochiul flamand cu un ochi sau o praștie fără sfârșit?
A2: Slingurile flamande pentru ochi sunt capete terminate (nu infinit). Pentru aplicațiile de ridicare care necesită un ochi fix la ambele capete, ochiul flamand oferă o rezistență mai mare decât ochiurile și o inspecție mai ușoară.

Î3: Care este diametrul minim de frânghie pentru slingurile flamande?
A3: De obicei 6 mm până la 38 mm . Sub 6 mm, ferulele mecanice sunt mai puțin eficiente; peste 38 mm, prizele turnate pot fi preferate pentru ridicări ultragrele.

Î4: Sunt slingurile flamande pentru ochi inspectabile pe teren fără unelte?
A4: Da. Inspecția vizuală zilnică ar trebui să verifice dacă există fisuri ale virolei, alunecarea firelor sau uzura cablului în apropierea virolei. Testare anuală de încărcare a probei la 125% din WLL este recomandat de OSHA.
