Terminale de tip cablu de oțel

Ce este un terminal de oțel în aplicațiile cu cabluri de sârmă? Un ghid complet

A terminal de oțel este o feronerie atașată permanent la capătul unui cablu de sârmă pentru a permite conectarea la ancore, tenditori, cătușe sau elemente structurale. În ingineria cablurilor de sârmă, terminalele sunt interfața critică între cablu și structura portantă - și sunt adesea cel mai slab punct al sistemului dacă sunt selectate sau instalate incorect. Datele din industrie arată asta peste 30% din defecțiunile ansamblului cablurilor de sârmă provin de la terminal, nu de-a lungul corpului cablului în sine. Înțelegerea tipurilor de terminale, a eficienței și a instalării corecte este, prin urmare, esențială pentru orice aplicație de tachelaj, arhitectură sau cablu de sârmă marine.

1. Tipuri de terminale din oțel utilizate în aplicațiile cu cabluri de sârmă

Terminalele din oțel se împart în mai multe categorii distincte, fiecare potrivită pentru diferite cerințe de încărcare, metode de instalare și medii de utilizare finală. Selectarea tipului corect determină direct eficiența mecanică a conexiunii.

(1) Terminale swaged (swageless).

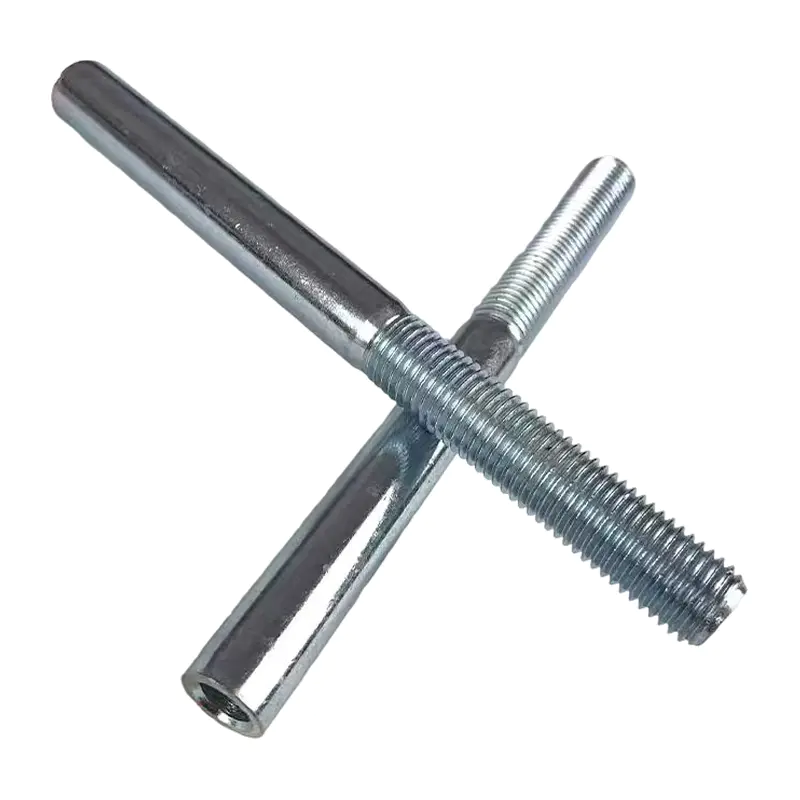

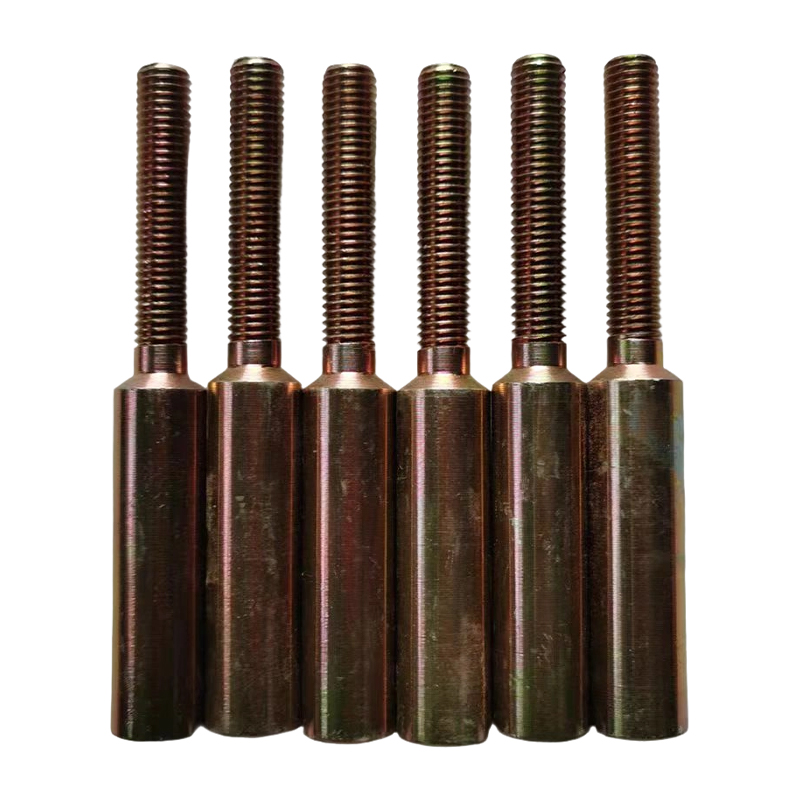

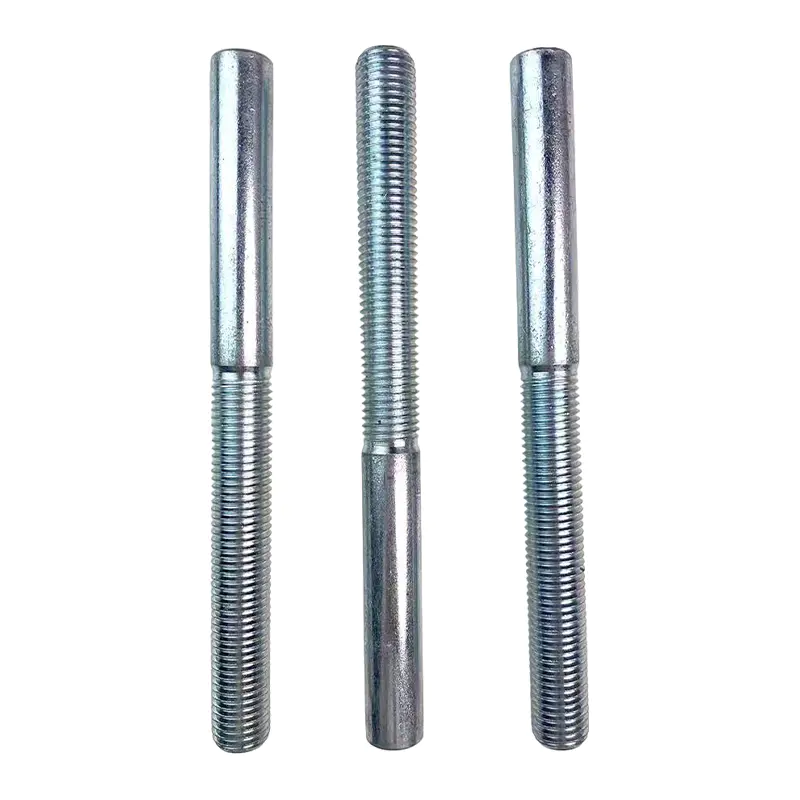

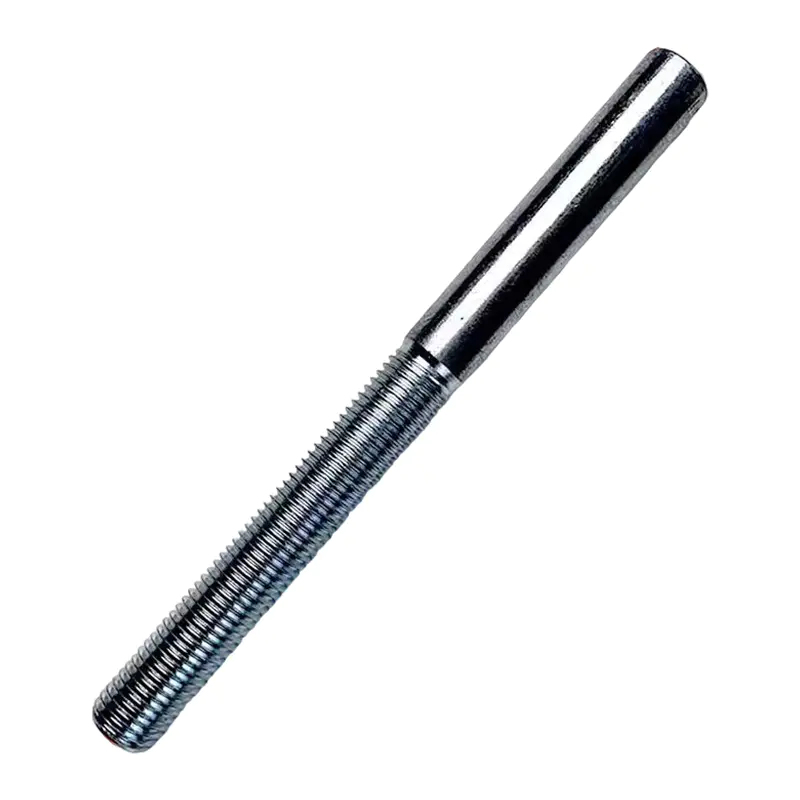

Terminalele preformate sunt formate la rece pe capătul cablului folosind o presă hidraulică, creând o conexiune permanentă, de înaltă eficiență. Când sunt aplicate corect, ele reușesc 95–100% din sarcina minimă de rupere a cablului de sârmă (MBL) , făcându-le alegerea preferată pentru aplicații structurale, arhitecturale și de ridicare. Formele obișnuite ale corpului includ furcă, ochi, știft și capete filetate.

(2) Prize Spelter (rășină sau turnate cu zinc).

Prizele spelter sunt terminale în ghivece în care capetele sârmei deschise sunt fixate în zinc topit sau rășină epoxidică în interiorul unui corp de priză conic. Această metodă oferă cea mai mare eficiență posibilă - până la 100% MBL — și este standard pentru cablurile de ridicare a macaralei, palanele de mine și aplicațiile cu cabluri de pod unde sunt necesare detașarea și re-terminarea pe teren.

(3) Agrafe pentru cablu de sârmă (tip U-bolt)

Clemele U-bolt sunt metoda terminală cea mai accesibilă pe teren, dar și cea mai predispusă la utilizare greșită. Aplicate corect conform ASME B30.26, se realizează aproximativ 80% din MBL . O eroare obișnuită – greșeala „șa pe fundătură” – poate reduce eficiența la un nivel cât mai scăzut 60% . Numărul de cleme necesare crește odată cu diametrul frânghiei: o frânghie de 20 mm necesită minimum 4 clipuri distanțate la intervalul corect.

(4) Prize cu pană

Prizele cu pană permit instalarea rapidă pe teren și înlocuirea fără unelte speciale. Sunt utilizate pe scară largă la macaralele de construcții și frânghiile dragline. Eficiența lor tipică este 75–90% din MBL în funcție de proiectare, și necesită ca capătul mort să fie asigurat pentru a preveni decuplarea accidentală în cazul inversării sarcinii.

2. Materiale terminale din oțel și rezistență la coroziune

Materialul corpului terminalului trebuie să fie adaptat mediului de operare. Cele mai comune trei opțiuni în ansamblurile profesionale de cabluri sunt:

• Oțel carbon (zincat sau galvanizat la cald) — standard pentru construcții, minerit și ridicare generală. Eficient și disponibil în cea mai largă gamă de dimensiuni. Acoperirea galvanizată oferă o protecție adecvată în medii moderate.
• Oțel inoxidabil (clasa 316) — obligatoriu în mediile marine, de prelucrare a alimentelor, arhitecturale și de coastă. Livrează rezistență superioară la pitting și o durată de viață de până la 3x mai lung decât oțelul carbon galvanizat în condiții de pulverizare cu sare.
• Oțel aliat de înaltă rezistență — utilizat în aplicații de ridicare grele și minerit, unde compactitatea și raportul maxim rezistență-greutate sunt priorități. Disponibil în mod obișnuit în desemnările de gradul 80 și gradul 100.

3. Selectarea terminalului după aplicație — Tabel de referință

Diferitele industrii impun cerințe diferite asupra terminalelor din oțel. Tabelul de mai jos rezumă alegerile tipice ale terminalelor în funcție de aplicație, pentru a ajuta specificatorii și inginerii de montaj.

4. Tendințe privind capacitatea de încărcare — Cum afectează alegerea terminalului rezistența ansamblului

Tabelul de mai jos ilustrează modul în care sarcina efectivă de rupere a unui ansamblu complet de cablu de sârmă se modifică în funcție de tipul terminalului pentru un 16 mm diametru, frânghie IWRC 6×19 cu un MBL de aproximativ 15,0 tone . Terminalul devine componenta limitatoare ori de cate ori randamentul lui scade sub 100%.

5. Întrebări frecvente

Î1: Care este diferența dintre un terminal prescurtat și o priză de tip spelter și care este mai puternic?

Ambele ating niveluri de eficiență aproape identice atunci când sunt aplicate corect - soclurile spulter ajung 100% MBL , în timp ce bornele presărate ajung 95–100% MBL . Diferența esențială este instalarea și reutilizarea: terminalele prefabricate sunt permanente, compacte și ideale pentru ansambluri fabricate din fabrică, în timp ce prizele de spălătură pot fi turnate pe teren și turnate din nou, făcându-le preferate pentru cablurile de ridicare mină și aplicațiile cu macarale în care este necesară reterminarea periodică. Pentru cele mai multe scopuri de ridicare și montaj, oricare dintre tipurile este acceptabil atunci când ansamblul este corect proiectat și testat.

Î2: Cum determin câte cleme de cablu de sârmă sunt necesare pentru un diametru dat de cablu?

Numărul necesar de cleme U-bolt crește odată cu diametrul cablului și este specificat în ASME B30.26 și tabelele de cuplu ale producătorului. Ca ghid general: frânghii până la 10 mm necesită 3 cleme , 12–16 mm necesită 4 clipuri , 18–22 mm necesită 5 clipuri , iar cablurile de peste 25 mm necesită 6 sau mai multe clipuri . Clemele trebuie instalate întotdeauna cu șa la capătul sub tensiune (portant) și șurubul în U pe capătul mort - inversarea acesteia reduce eficiența cu până la 25% .

Î3: Când ar trebui folosite terminale din oțel inoxidabil în loc de terminale din oțel galvanizat?

Terminalele din oțel inoxidabil (clasa 316) ar trebui să fie întotdeauna specificate atunci când ansamblul va fi expus la apă sărată, atmosfere încărcate cu clorură sau medii de coastă cu umiditate ridicată - tipice pentru instalațiile maritime, platformele offshore, incintele piscinelor și instalațiile arhitecturale de coastă. În testarea cu pulverizare salină, 316 terminale din inox nu prezintă nicio coroziune semnificativă după 1.000 de ore , față de oțel galvanizat care poate prezenta rugina roșie în interior 500 de ore în medii agresive. Terminalele din inox elimină, de asemenea, riscul de coroziune galvanică care apare atunci când fitingurile din oțel carbon sunt utilizate cu cablu de sârmă inoxidabil — o combinație care accelerează coroziunea metalului mai puțin nobil la interfața de contact.
