Mașina hidraulică de sertizare a cablurilor de sârmă GT-1350 (cadru de coș) este o soluție de sertizare de mare capacitate proiectată pentru diametre de cabluri de până la 66 mm în operațiuni de presare multiplă , capabil să susțină o presiune maximă de lucru de 56 MPa și acționat de o unitate hidraulică în două trepte de 11 kW. Dacă aveți nevoie de o mașină care să combine rezistența structurală a cadrului de coș, certificarea CE și compatibilitatea cu seturile de matrițe GT-500T, această unitate oferă toate fronturile.

Înțelegerea Regula 3-6 în frânghie este contextul esențial pentru selectarea echipamentului de sertizare potrivit. Regula 3-6 prevede că un cablu de sârmă trebuie scos din serviciu când 3 sau mai multe fire rupte se găsesc într-un singur fir pe o lungime de frânghie sau 6 sau mai multe fire rupte sunt distribuite pe mai multe fire pe o lungime de culcare. Acest standard la scară largă (adoptat de ASME B30.2 și coduri similare) subliniază de ce este importantă sertizarea precisă și fiabilă: o terminație prost presărată poate accelera oboseala firului și poate duce la defecțiuni premature. GT-1350 este construit pentru a asigura terminații care păstrează integritatea cablului de sârmă pe termen lung.

Mai jos, acest articol acoperă specificațiile tehnice ale mașinii, diagrama cu dimensiunile matrițelor de sertizare, selecția setului de matrițe, cele mai bune practici operaționale, datele de performanță din industrie și întrebări frecvente. Toate datele prezentate sunt extrase din documentația producătorului și din standardele industriei larg acceptate.

Specificațiile tehnice GT-1350 pe scurt

Mașina hidraulică de sertizare a cablurilor de sârmă GT-1350 (cadru de coș) este fabricată de Jiangsu Xingtai hidraulic Manufacturing Co., Ltd. dintr-un corpul mașinii cu un singur bloc , o alegere de design care elimină cusăturile de sudură și îmbinările cu șuruburi în zonele cu stres ridicat, contribuind direct la o durată de viață mai lungă și la intervale de întreținere reduse. Matrițele de prelevare sunt forjate din oțel aliat de înaltă rezistență și au un design de matriță rotundă cu poziționare automată, făcând schimbările matrițelor rapide și repetabile.

The sistem de alimentare cu ulei cu pompă cu dublă presiune permite pistonului să coboare rapid în timpul fazei de apropiere și apoi să treacă automat la cursa lentă de înaltă presiune pentru faza de presărare reală. Acest comportament în două etape protejează atât setul de matriță, cât și piesa de prelucrat, în timp ce timpul ciclului de tăiere este semnificativ în comparație cu sistemele cu o singură etapă. De asemenea, pistonul poate fi oprit în orice poziție în timpul deplasării, ceea ce este esențial atunci când reglați dimensiunile ochiului sau buclei din mers.

GT-1350 Diagramă izometrică 3D cu etichete ale componentelor cheie

Diagrama SVG de mai jos ilustrează principalele zone structurale ale mașinii cu cadru de coș GT-1350. Fiecare element etichetat corespunde unei componente funcționale descrise în fișa de specificații și în ghidul manual.

Diagrama evidențiază arhitectura cadru de coș , care oferă o rigiditate laterală superioară în comparație cu modelele convenționale cu cadru C sau H-cadru. Blocurile matrițelor superioare și inferioare integrate se așează direct în buzunarele prelucrate cu precizie, asigurând o aliniere repetabilă a matriței pe mii de cicluri. Panoul de control separat adăpostește toate interfețele operatorului, inclusiv manometrul, luminile indicatoare și comutatoarele principale ale supapelor hidraulice, ținând componentele de înaltă tensiune departe de zona de lucru.

Tabel cu dimensiunile matriței de sertizare pentru GT-1350

Selectarea corectă set matriță de sertizare este cel mai critic factor în realizarea unei terminații care să îndeplinească cerințele de sarcină și de finisare a suprafeței. GT-1350 acceptă matrițe compatibile atât cu propriile dimensiuni ale buzunarului de matriță, cât și, prin design, matrițele mai mici de la presa GT-500T. Această compatibilitate încrucișată reduce investiția totală în scule pentru magazinele care operează mai multe mașini. Tabelul de dimensiuni ale matriței de sertizare de mai jos este o referință reprezentativă; Verificați întotdeauna cu fișa cu specificații pentru ștampire a producătorului de manșon înainte de producție.

The numărul de prese necesare crește cu diametrul manșonului, deoarece fiecare apăsare rotește manșonul cu un pas unghiular fix pentru a obține o compresie radială uniformă. Omiterea pașilor de presă sau oprirea la un număr insuficient de apăsări este o cauză principală a rezilierii inconsecvente. Ghidarea manuală GT-1350 sfătuiește operatorii să măsoare diametrul exterior al manșonului finit după fiecare ciclu complet de presare folosind un micrometru calibrat pentru a confirma conformitatea dimensională înainte de a elibera chinga pentru service.

Diagrama cu bare de mai sus ilustrează relația dintre diametrul cablului de sârmă și intervalul corespunzător de diametru exterior al manșonului gestionat de GT-1350 folosind tehnica multi-presa. Corzile mai mari necesită manșoane proporțional mai grele și mai multe trepte de apăsare, dar plafonul de 56 MPa al mașinii asigură o forță suficientă disponibilă la capătul superior al gamei de capacitate. Acest lucru face din GT-1350 una dintre mașinile de presărare hidraulice cu cadru de coș cu cea mai mare capacitate din clasa sa de motoare, comparându-se favorabil cu standardele internaționale pentru prese de 11 kW.

Mașină hidraulică de prelucrare a cablurilor: Cum funcționează sistemul cu dublă presiune

Circuitul hidraulic al GT-1350 se bazează pe a dispunerea pompei în două trepte care a devenit un reper în sectorul mașinilor de presare a cablurilor. În timpul cursei de apropiere, pompa furnizează debit mare la presiune scăzută, astfel încât pistonul coboară rapid la piesa de prelucrat fără a pierde timp. Odată ce contactul este detectat (prin creșterea contrapresiunii hidraulice), circuitul comută automat la un mod de înaltă presiune și debit scăzut pentru a executa ștergerea. Această tranziție este fără probleme și nu necesită intervenția operatorului.

Sistemul de etanșare utilizează etanșări hidraulice de înaltă calitate, evaluate pentru funcționare susținută la presiuni peste limita de lucru a mașinii. Acest lucru oferă o marjă de siguranță semnificativă și asigură că fluidul hidraulic nu contaminează zona de lucru sau suprafața cablului de sârmă, ceea ce ar putea compromite atât siguranța, cât și rezistența la coroziune a terminației finite. Sistemul dispune, de asemenea, de o supapă integrată de limitare a presiunii presetată din fabrică, protejând atât operatorul, cât și sculele de evenimentele de suprapresiune.

Curba de presiune de mai sus ilustrează profilul caracteristic în două etape al ciclului de presărare GT-1350. Presiunea rămâne scăzută în timpul apropierii pentru a permite un avans rapid, apoi crește abrupt odată ce matrița intră în contact cu manșonul, ajungând aproape de maximul de 56 MPa al mașinii în timpul presăvării complete. Faza de retur eliberează presiunea rapid. Acest profil este în concordanță cu cele mai bune practici din industrie pentru mașinile hidraulice de presare a cablurilor de oțel care funcționează în aplicații de mine, debarcader și macarale.

Aplicații din industrie și repere de performanță

Mașina hidraulică de sertizare a cablurilor GT-1350 este proiectată pentru funcționare continuă într-o gamă largă de sectoare. Prelevarea cablurilor de sârmă este un proces fundamental în industriile în care capacitățile de ridicare și tensionare sunt esențiale pentru siguranță, iar certificarea CE a mașinii asigură că îndeplinește cerințele directivei europene privind mașinile pentru protecția operatorului și compatibilitatea electromagnetică.

• Industria cablurilor de sârmă: Producția de slinguri premontate, ansambluri degetar-ochi și căpățâni cu mai multe picioare în volume mari.
• Mineritul și metalurgia: Corzi de ridicare și cabluri de ghidare a arborelui în operațiuni miniere subterane și de suprafață care necesită terminații MBL (sarcina minimă de rupere) verificate.
• Operațiuni de debarcader și port: Linii de acostare, pandantive de remorcare și ansambluri de ridicare principală a macaralei la terminalele de containere și de mărfuri în vrac.
• Căi ferate și electrice: Sisteme de tensionare catenară și ansambluri de linii aeriene în care consistența dimensională a terminației este specificată la toleranțe strânse.
• Offshore și construcții: Cabluri de fixare, sisteme de ancorare și elemente structurale de tensionare în poduri și platforme offshore.

Diagrama radar prezintă o analiză a capacității interne a GT-1350 în șase dimensiuni operaționale. Presiune maximă de lucru și durabilitate scor la vârful gamei datorită construcției corpului cu un singur bloc și componentelor de presărare din oțel aliat. Compatibilitatea matrițelor și evaluările de siguranță sunt, de asemenea, ridicate, determinate de certificarea CE, compatibilitatea încrucișată cu matrițele GT-500T și reducerea presiunii încorporată a mașinii. Viteza ciclului are un scor ușor sub maxim, deoarece viteza de întoarcere a pistonului (10 mm/sec) este guvernată de cerințele de decompresie sigură, care reprezintă un compromis deliberat pentru siguranța operatorului și longevitatea matriței.

Selectarea și întreținerea setului matrițelor de sertizare

A set matriță de sertizare pentru GT-1350 trebuie să se potrivească cu diametrul nominal al cablului și tipul de manșon (manșon oval, manșon rotund sau mufă cu pană). Seturile de matrițe ovale produc o secțiune transversală hexagonală sau ovală pe manșonul finit și sunt preferate pentru majoritatea aplicațiilor cu sling, deoarece oferă o referință vizuală de inspecție. Seturile de matrițe rotunde sunt utilizate acolo unde este necesară uniformitatea dimensională în toate planurile radiale, cum ar fi pentru pregătirea prizei filetate sau ansamblurile de ochi de ancorare de precizie.

Protocol de întreținere a seturilor de matrițe

1. Inspectați suprafețele matriței pentru fisuri, așchii sau usturimi după fiecare 200 de cicluri de presărare folosind o lupă de 10 ori sau o inspecție cu penetrant a matriței.
2. Aplicați o peliculă subțire de lubrifiant anti-imprimare sau de presărare pe suprafețele de îmbinare a matriței înainte de fiecare schimb pentru a reduce frecarea și a preveni sudarea la rece a jumătăților de matriță.
3. Verificați dimensiunea de închidere a matriței folosind un bloc calibrat stabilit la începutul fiecărei serii de producție; dimensiunile din afara intervalului de toleranță indică uzura matriței și setul trebuie înlocuit.
4. Păstrați matrițele în cutii căptușite atunci când nu sunt utilizate; Nu stivuiți niciodată matrițele fără protecție, deoarece deteriorarea prin impact asupra suprafeței cavității se traduce direct în defecte ale suprafeței manșonului.
5. Înregistrați numărul de cicluri al fiecărui set de matrițe într-un jurnal de întreținere; Xingtai Hydraulic recomandă înlocuirea matrițelor atunci când dimensiunea de închidere se abate cu mai mult de 0,3 mm de la valoarea nominală.

Caracteristica de poziționare automată a GT-1350 înseamnă că matrița se autocentrează în jurul manșonului înainte de aplicarea presiunii, reducând eroarea operatorului în timpul încărcării. Acesta este un avantaj semnificativ față de mașinile de aliniere manuală și reduce în mod direct rata presăvirilor decentrate, care sunt cauza principală a eficienței de terminare reduse în operațiunile de presărare hidraulică (după cum se menționează în ghidurile de practică din industrie publicate de Consiliul tehnic pentru cabluri).

Diagrama cu bare de mai sus este o reprezentare schematică a modului în care deviația dimensională a matriței se acumulează cu numărul de cicluri pentru un set de matrițe tipic din oțel aliat utilizat pe cabluri cu diametru mare. Abaterea rămâne neglijabilă pentru primele 400 de cicluri, începe să accelereze între 600 și 800 de cicluri pe măsură ce întărirea prin lucru și abraziunea suprafeței cresc și depășește, de obicei, pragul de înlocuire de 0,3 mm la sau înainte de 1000 de cicluri, în funcție de duritatea materialului manșonului. Operatorii care urmăresc aceste date pot planifica înlocuirea matrițelor în mod proactiv, evitând ca întreruperile în afara specificațiilor să ajungă pe teren.

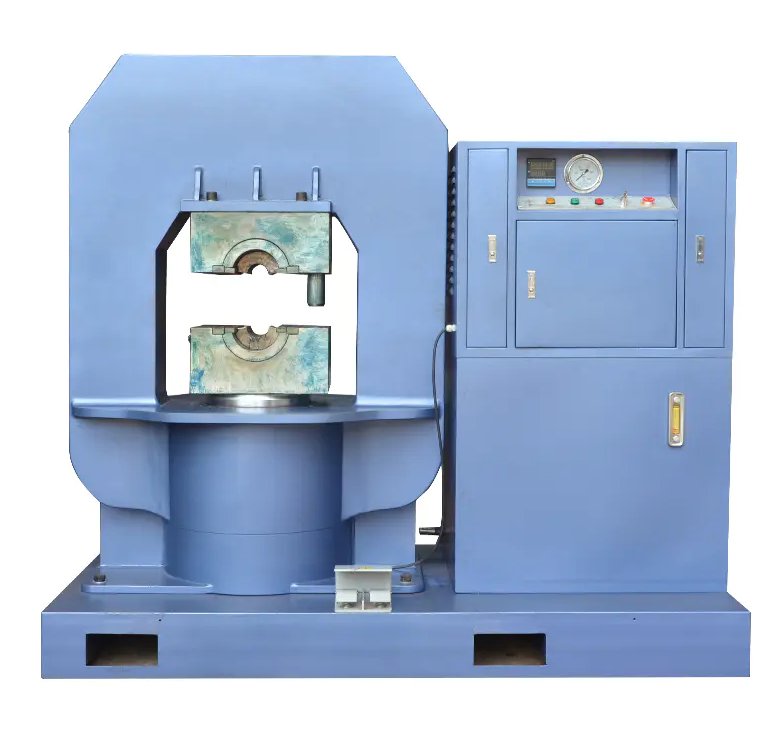

Imaginea produsului GT-1350

Mașina hidraulică de sertizare a cablurilor GT-1350 (cadru de coș), fabricată de Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. Caracteristica distinctivă corpul cadrului coșului , frezat dintr-un singur bloc de oțel, este vizibil în centru. Dulapul de comandă separat din dreapta găzduiește unitatea de putere hidraulică cu dublă presiune, manometrul, panoul indicator și comutatoarele principale de control. Mașina este certificată CE și a fost exportată în Marea Britanie, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana, Polonia și piețe suplimentare.

Despre Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. a fost fondată în 1992 și este situat în orașul Taizhou, provincia Jiangsu, China. Compania este specializată în producția de mașini de presat hidraulice pentru cabluri de sârmă, mașini de recoacere și conicitate pentru cabluri de sârmă, manșoane din aluminiu și cleme de ridicare. Xingtai Hydraulic este echipat cu facilități de producție avansate, capacități tehnice puternice, echipamente de testare autorizate și un sistem cuprinzător de management al calității.

Componentele de presărare ale mașinilor hidraulice Xingtai sunt forjate din oțel aliat de înaltă rezistență. Corpul mașinii este fabricat dintr-un singur bloc de material, asigurând integritatea structurală și durata de viață lungă. Sistemele hidraulice utilizează un sistem de alimentare cu ulei cu pompă cu dublă presiune, care permite o mișcare rapidă în sus și în jos, asigurând în același timp un proces de presare lină. Acest design îmbunătățește semnificativ calitatea presarii și eficiența producției.

Mașinile hidraulice Xingtai au fost exportate în numeroase țări, inclusiv Marea Britanie, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana, Polonia și altele. Ghidat de filozofia lui „calitate înaltă, preț competitiv și angajament de durată”, compania se străduiește să satisfacă nevoile clienților și să ofere cele mai bune servicii, dedicate servirii atât clienților existenți, cât și noilor, cu același nivel de excelență.
