Ce este o mașină de rulat cabluri de sârmă și cum funcționează

A mașină de rulat cabluri de sârmă , numită și mașină de bobinat cablu sau mașină de înfășurare, este un echipament industrial construit pentru a înfășura, ghida și împacheta cabluri, cablu de oțel sau produse metalice flexibile similare pe o bobină sau tambur într-o manieră uniformă, controlată de tensiune. Mașina rotește o bobină de preluare, în timp ce un sistem de ghidare transversală mișcă cablul de sârmă înainte și înapoi de-a lungul lățimii tamburului, astfel încât fiecare înfășurare de frânghie să se așeze bine lângă ultima în loc să se îngrămădească sau să se încrucișeze peste ea însăși. Acest răspuns de bază acoperă funcția de bază a echipamentului, iar secțiunile de mai jos explică mai detaliat principiul de funcționare, structura, intervalul de capacitate, opțiunile de automatizare și aplicațiile tipice.

În termeni practici, a mașină cu cablu de sârmă de acest tip este poziționat la capătul unei linii de producție, imediat după stațiile de închidere a firului, galvanizare sau lubrifiere, unde cablul finit trebuie colectat fără răsucire sau deteriorare a suprafeței. Deoarece cablul de sârmă este un produs așezat elicoidal format din mai multe fire și fire, bobinarea neuniformă poate introduce tensiuni interne, aplatiza firele exterioare sau poate scurta durata de viață la oboseală. Un proiectat corespunzător mașină de frânghie de oțel reduce aceste riscuri prin menținerea tensiunii consistente și prin așezarea fiecărei învelișuri la un pas controlat peste tambur.

Principiul de funcționare al unei mașini de bobinat și bobinat cu cablu de sârmă

Principiul de funcționare al unei mașini de rulare a cablurilor poate fi împărțit în patru acțiuni coordonate. În primul rând, motorul de antrenare rotește bobina de preluare la o viteză care se potrivește cu viteza liniei a cablului de sârmă de intrare. În al doilea rând, un mecanism de vânt transversal sau nivelat, de obicei montat pe o șină de ghidare deasupra sau lângă bobină, mișcă un ansamblu role de ghidare la stânga și la dreapta în sincron cu rotația tamburului, astfel încât frânghia să fie așezată uniform pe tambur, mai degrabă decât concentrată într-un singur loc. În al treilea rând, un dispozitiv de control al tensiunii, care poate fi o frână mecanică a roții de mână, un ambreiaj pneumatic sau un braț de dansator servo controlat, menține frânghia sub o forță de tracțiune constantă în timp ce se înfășoară, prevenind bobinele slăbite care se pot slăbi în timpul transportului. În al patrulea rând, un sistem de control, de la un simplu panou de comutare manuală la un controler logic programabil, coordonează viteza motorului, poziția de traversare și feedback-ul de tensiune, astfel încât întregul ciclu să ruleze fără intervenția operatorului la fiecare înfășurare.

Pe multe mașină de rulare a cablurilor industriale modele, mulineta în sine este montată pe un cadru basculant sau pivotant, ceea ce permite ca o bobină completă să fie înclinată pentru o fixare și o îndepărtare mai ușoară, apoi revenită în poziția de înfășurare orizontală pentru următorul ciclu. Rolele de ghidare poziționate înaintea unității transversale ajută la îndreptarea cablului de intrare și la îndepărtarea îndoirilor minore, ceea ce protejează și mai mult mașina de cablu și produsul de uzura inutilă.

Dispunerea izometrică de mai sus ilustrează cele șase zone funcționale găsite pe majoritatea echipamentelor de bobinare și bobinare de acest tip. Sina de ghidare transversală, etichetată 1, transportă ansamblul rolei de ghidare, etichetat 2, pe lățimea bobinei, astfel încât cablul de intrare să fie plasat la un pas controlat. Motorul de antrenare, etichetat trei, este montat la bază și se conectează printr-o cutie de viteze la arborele tamburului pentru a oferi un cuplu de rotație constant. Tamburul sau tamburul de înfășurare, etichetat patru, ține cablul de sârmă finit și este susținut în mod obișnuit pe un cadru sudat greu pentru a gestiona greutatea combinată a frânghiei și mulinetei. Roata de control al tensiunii, etichetată cinci, permite unui operator sau unui sistem servo să ajusteze forța de frânare, astfel încât cablul să rămână întins fără a fi suprasolicitat. Cadrul de bază, etichetat șase, este fabricat din oțel structural și ancorează întregul ansamblu de podea pentru a reduce vibrațiile în timpul înfășurării la viteză mare.

Structura mașinii și referința produsului

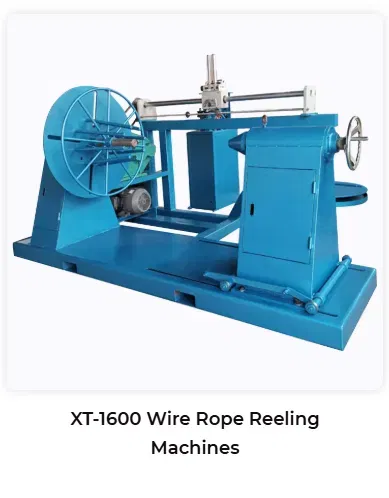

Fotografia de mai jos prezintă un reprezentant mașină de bobinat frânghie , model XT-1600, care reflectă aspectul structural descris în diagrama de mai sus. Ansamblul bobinei din partea stângă se rotește pe un arbore greu susținut de lagăre de blocare, în timp ce șina transversală poziționată deasupra bobinei ghidează cablul de sârmă uniform pe suprafața tamburului în timpul înfășurării. Motorul de antrenare este montat jos pe cadru pentru a menține centrul de greutate aproape de sol, ceea ce ajută mașina să rămână stabilă în timp ce manipulează bobine grele de cablu de oțel. Pe partea dreaptă, o roată de mână conectată la un disc de frecare permite reglarea fină a tensiunii din spate, care este deosebit de utilă atunci când înfășurați frânghii de diferite diametre sau rigiditate. Cadrul de bază este o singură structură de oțel fabricată, mai degrabă decât un ansamblu cu șuruburi de părți separate, care susține integritatea structurală pe termen lung în cazul ciclurilor repetate de încărcare.

Mașină de bobinat cablu de sârmă XT-1600, prezentată cu ansamblul bobinei, șină transversală, motor de antrenare și roată de control al tensiunii

Această configurație este în general reprezentativă pentru echipamentul utilizat pentru mașină automată de bobinare a sârmei şi mașină automată de bobinat sârmă sarcini în fabricile de producție de cabluri, cabluri și cabluri. Deoarece tamburul se așează pe un cadru deschis mai degrabă decât într-o carcasă închisă, personalul de întreținere are acces direct la rulmenți, lanțul de transmisie sau cureaua și mecanismul transversal, ceea ce simplifică inspecția de rutină. Aspectul permite, de asemenea, unui stivuitor sau macara rulantă să se apropie direct de bobină pentru încărcarea și descărcarea bobinelor finite, ceea ce este important în instalațiile care mută volume mari de frânghie prin stația de bobinare în fiecare schimb.

Procesul de formare și bobinare a cablurilor de sârmă

Procesul de bobinare pe un tipic mașină de făcut funii de sârmă linia urmează o secvență repetabilă de la intrarea frânghiei brute până la bobina finită, ambalată. Înțelegerea fiecărui pas ajută la explicarea de ce tensiunea constantă și alinierea ghidajelor contează atât de mult pentru calitatea produsului final.

1. Cablul de sârmă vine de la linia de închidere sau de eșuare și trece prin role de îndreptare care îndepărtează curbura minoră.
2. Coarda intră în unitatea de control a tensiunii, unde forța de frânare este setată în funcție de diametrul cablului și de construcție.
3. Ghidajul transversal poziționează funia la punctul de pornire pe tamburul gol și începe prima înfășurare.
4. Motorul bobinei și motorul transversal funcționează împreună, astfel încât fiecare înfășurare să se așeze lângă cea anterioară fără goluri sau suprapuneri.
5. Când un strat este complet, direcția de traversare se inversează automat și înfășurarea continuă pe stratul următor.
6. Odată atinsă lungimea țintă sau capacitatea bobinei, mașina se oprește, capătul cablului este asigurat, iar bobina finită este pregătită pentru legare și transport.

La mașinile semi-automate, un operator monitorizează acest ciclu și declanșează manual etapele de oprire și de tăiere a cablului. Pe mai avansate mașină de formare a cablurilor hidraulice şi PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Capacitatea de producție și compatibilitatea materialelor

Echipamentele de bobinare și bobinare din această categorie sunt, în general, proiectate în jurul diametrului și greutății cablului de sârmă manipulat. În funcție de model și configurație, mașinile sunt grupate în mod obișnuit în clase ușoare, medii și grele, care corespund diferitelor dimensiuni ale bobinei, puterii motorului și rezistenței cadrului. Graficul de mai jos prezintă o clasificare tipică utilizată în întreaga linie de producție a cablurilor industriale segment, bazat pe specificațiile comune ale echipamentelor, mai degrabă decât pe un singur rezultat de testare certificat.

Această diagramă cu bare grupează echipamentele în trei clase generale, pe baza diametrului maxim al cablului de sârmă, pentru a se adapta în mod obișnuit fiecare. Mașinile de sarcină ușoară sunt de obicei specificate pentru diametre de până la aproximativ douăzeci de milimetri și sunt adesea folosite pentru produse de cablu și cabluri mai mici în producția generală. Mașinile cu sarcină medie extind acest interval la aproximativ treizeci și cinci de milimetri și sunt frecvent selectate pentru construcția standard și frânghia de tachelaj. Mașinile pentru sarcini grele sunt construite cu cadre întărite și cupluri de transmisie mai mari pentru a gestiona diametre care se apropie de cincizeci de milimetri, ceea ce corespunde cerințelor de ridicare la scară largă, minerit și frânghii maritime. Cifra exactă pentru orice mașină specifică depinde de puterea motorului, dimensiunea bobinei și designul cadrului, așa că acest grafic ar trebui citit ca o referință generală, mai degrabă decât o specificație fixă ​​pentru fiecare model. Compatibilitatea materialelor din aceste clase include de obicei sârmă de oțel carbon, sârmă de oțel galvanizat, diverse fire de oțel aliat și cablu de sârmă din oțel inoxidabil, deoarece mecanismul de bobinare în sine funcționează în principal cu diametrul și rigiditatea cablului, mai degrabă decât cu gradul specific de oțel.

Nivel de automatizare și sistem de control

Modern mașină automată de bobinat sârmă sistemele sunt oferite în general în configurații semi-automate și complet automate. Într-o setare semi-automată, operatorul setează tensiunea și pornește ciclul, în timp ce traversarea și sincronizarea vitezei rulează automat. Într-o setare complet automată, un controler logic programabil gestionează numărarea lungimii cablului, schimbările de strat, feedback-ul de tensiune și condițiile de oprire, ceea ce reduce nivelul de atenție necesar operatorului în timpul producției continue. Graficul radar de mai jos rezumă caracteristicile generale de performanță asociate echipamentelor bine proiectate din această categorie, prezentate pe o scară relativă simplă pentru ilustrare, mai degrabă decât ca rezultate dintr-un test comparativ formal.

Diagrama radar prezintă șase caracteristici generale pe care cumpărătorii le evaluează în mod obișnuit atunci când examinează echipamentele de bobinare și bobinare, inclusiv nivelul de automatizare, precizia controlului, durabilitatea structurală, flexibilitatea capacității, simplitatea întreținerii și chiar calitatea înfășurării stratului. Nivelul de automatizare reflectă cât de mult din ciclul de înfășurare rulează fără introducere manuală odată ce procesul începe. Precizia controlului se referă la cât de precis răspund sistemele de tensiune și de traversare la modificările diametrului sau vitezei cablului. Durabilitatea structurală reflectă designul cadrului și al componentelor menite să reziste la sarcini grele repetate în timp. Flexibilitatea capacității indică cât de bine poate gestiona o singură mașină o gamă de diametre de cablu și dimensiuni de bobine, mai degrabă decât un singur produs fix. Simplitatea întreținerii și calitatea uniformă a înfășurării stratului se referă ambele la cât de ușor echipamentul poate fi inspectat, reglat și menținut în stare bună de funcționare în timpul utilizării regulate. Aceste șase dimensiuni sunt prezentate împreună pentru a oferi cititorilor un cadru general pentru evaluarea echipamentelor, mai degrabă decât pentru a atribui un scor numeric precis oricărei mașini.

Industrii de aplicare pentru echipamentele de bobinare a cablurilor

Mașinile de rulare și bobinare a cablurilor de sârmă sunt folosite ori de câte ori cabluri finite, cabluri sau produse similare din oțel flexibil trebuie înfășurate pe o bobină pentru depozitare, transport sau utilizare directă. Industriile cu aplicații obișnuite includ construcții, în care frânghia este utilizată în macarale, palanuri și sisteme de schele, minerit, unde frânghiile manevrează sarcini grele în puțuri și sisteme de transport, nava și transport maritim, unde frânghiile de ancorare și tachelaj trebuie înfășurate fără a introduce răsucire și operațiuni generale de ridicare și tachelaj în fabricile de producție. Potrivit unui raport de cercetare de piață publicat de Persistence Market Research, construcțiile reprezintă cel mai important segment de aplicații pentru cablul de oțel, contribuind cu peste treizeci și nouă la sută din veniturile pieței în 2025, cota rămasă fiind distribuită în minerit, maritim, petrol și gaze și alte utilizări industriale și legate de macarale.

Graficul gogoși de mai sus rezumă această distribuție a aplicației în formă vizuală. Segmentul de construcții formează cea mai mare cotă unică, determinată de cererea continuă de macarale, ascensoare și echipamente de manipulare a materialelor pe șantierele de construcții și infrastructură. Cota combinată rămasă reflectă gama largă de alte sectoare care se bazează pe cabluri de sârmă înfăşurate corespunzător, inclusiv sistemele de transport minier şi de puţuri, operaţiunile maritime de ancorare şi remorcare, forarea şi ridicarea petrolului şi gazelor şi utilizarea generală a macaralelor industriale. Deoarece aceste sectoare de utilizare finală au cicluri de funcționare și condiții de mediu diferite, multe fabrici operează mai mult de un tip de mașină de bobinat și bobinat pentru a se potrivi cu diametrul cablului, acoperirea și cerințele de ambalare pentru fiecare piață pe care o deservesc. Această distribuție explică și de ce Furnizor de echipamente de rulare cu frânghii pentru sarcini grele operațiunile mențin adesea o gamă de dimensiuni de bobine, mai degrabă decât o singură configurație fixă, deoarece cerințele clienților variază semnificativ între cablul de calitate pentru construcție și cablul maritim sau minier specializat.

Masina de rulare a cablului de sârmă vs răsucire: care este diferența

O mașină de rulare sau bobinare a cablurilor de sârmă și o mașină de răsucire a cablurilor de sârmă servesc diferite etape ale procesului de fabricație, iar înțelegerea distincției ajută inginerii și cumpărătorii să selecteze echipamentul corect pentru o anumită linie de producție. O mașină de răsucire, numită uneori o mașină de tors sau de închidere, formează cablul de sârmă în sine prin răsucirea firelor individuale în șuvițe și apoi răsucirea acelor șuvițe în jurul unui miez. O mașină de rulare sau bobinat funcționează după ce frânghia este deja formată, iar rolul său este de a înfășura frânghia finită pe o bobină sau tambur pentru depozitare și expediere.

Într-un mod integrat linie de fabricare a cablurilor de sârmă , aceste două tipuri de mașini sunt de obicei conectate prin procese intermediare, cum ar fi galvanizarea, lubrifierea sau inspecția, astfel încât cablul răsucit se deplasează de la mașina de închidere prin aceste stații înainte de a ajunge la etapa finală de bobinare și bobinare. Selectarea mașinii corecte de rulare sau bobinare pentru capătul liniei depinde în primul rând de intervalul de diametru, greutate și formatul de ambalare necesare pentru cablul finit, mai degrabă decât de metoda de răsucire utilizată mai devreme în proces.

Perspectivă de creștere a industriei pentru cabluri și echipamente conexe

Cererea de echipamente de manipulare a cablurilor, inclusiv mașinile de bobinat și bobinat, tinde să urmărească creșterea generală pe piața cablurilor de sârmă în sine, deoarece fiecare metru de cablu produs trebuie în cele din urmă să fie înfășurat și ambalat. Potrivit unui raport de la MarketsandMarkets, se estimează că piața globală a cablurilor din oțel va crește de la aproximativ zece virgulă cinci miliarde de dolari SUA în 2025 la aproape treisprezece virgulă nouă miliarde de dolari SUA până în 2030, la o rată de creștere anuală compusă de aproximativ cinci virgule opt la sută. Graficul de mai jos prezintă o traiectorie ilustrativă de creștere calculată din această rată raportată, care arată modul în care o piață de această dimensiune ar putea progresa de la an la an dacă creșterea rămâne constantă pe parcursul perioadei.

Acest grafic cu zone arată o linie ascendentă constantă de la puțin peste zece miliarde de dolari în 2025 la aproape paisprezece miliarde de dolari în 2030, în concordanță cu rata de creștere anuală compusă raportată de MarketsandMarkets pentru piața globală a cablurilor din oțel. Panta treptată reflectă o industrie matură cu o expansiune consistentă, mai degrabă decât explozivă, ceea ce este tipic pentru piețele legate de echipamente de capital și infrastructură. Creșterea de acest tip este, în general, atribuită investițiilor continue în construcții, infrastructură și proiecte miniere din întreaga lume, împreună cu cererea constantă de înlocuire, pe măsură ce cablul existent ajunge la sfârșitul duratei de viață. Pe măsură ce producția totală de frânghii se extinde, capacitatea de bobinare și bobinare la sfârșitul liniilor de producție trebuie să se extindă odată cu aceasta, ceea ce sprijină investițiile continue în mașină automată de bobinare a sârmei şi related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Ghid de întreținere și durata de viață a echipamentului

Întreținerea de rutină joacă un rol semnificativ în menținerea unei mașini de rulare a cablurilor de sârmă să funcționeze fără probleme pe parcursul duratei sale de viață. Un program de întreținere de bază acoperă, în general, lubrifierea rulmenților și a componentelor de antrenare, inspecția rolelor de ghidare pentru uzură sau aliniere greșită și verificări periodice ale mecanismului de control al tensiunii pentru a confirma că acesta răspunde în continuare cu precizie în intervalul de diametru al cablului pe care trebuie să îl manipuleze mașina.

• Verificați și lubrifiați lagărele arborelui bobinei și nivelul uleiului cutiei de viteze conform programului producătorului.
• Inspectați rolele de ghidare transversale și șinele pentru uzură, deoarece suprafețele neuniforme pot cauza înfășurarea inconsecventă a stratului.
• Verificați periodic setările de control al tensiunii, în special după trecerea la un diametru sau material diferit al cablului.
• Examinați dulapurile electrice de comandă și conexiunile cablajelor pentru a reduce riscul de oprire neplanificată.
• Păstrați cadrul de bază și zona de lucru înconjurătoare ferite de resturi care ar putea interfera cu înclinarea sau rotirea bobinei.

Unitățile care urmează o rutină de întreținere consecventă înregistrează, în general, mai puține întreruperi neplanificate și pot prelungi durata de viață practică a acestora. mașină de făcut funii de sârmă echipamente. Deoarece mașinile de bobinare funcționează continuu în timpul schimburilor de producție, chiar și dezechilibrele mici ale sistemului transversal se pot acumula în defecte vizibile de înfășurare în timp, ceea ce face ca inspecția de rutină să fie o parte importantă a managementului general al echipamentului, mai degrabă decât o sarcină opțională.

Despre Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd a fost fondată în 1992 și este situată în orașul Taizhou, provincia Jiangsu, China. Compania este specializată în producția de mașini hidraulice de presat cabluri, mașini de recoacere și conicitate pentru cabluri de sârmă, manșoane din aluminiu, cleme de ridicare și echipamente aferente de manipulare a cablurilor, cum ar fi mașinile de bobinat și bobinat descrise în acest articol. Xingtai Hydraulic operează cu facilități de producție, personal tehnic, echipamente de testare și un sistem de management al calității care vizează o producție constantă în gama sa de echipamente.

Componentele de strângere utilizate la mașinile hidraulice Xingtai sunt forjate din oțel aliat de înaltă rezistență, iar corpul mașinii pentru echipamentul său de presare este fabricat dintr-un singur bloc de material pentru a susține integritatea structurală și durata de viață lungă. Sistemele hidraulice ale companiei utilizează un aranjament de alimentare cu ulei cu pompă cu dublă presiune, care este conceput pentru a permite mișcarea rapidă în sus și în jos, menținând în același timp un proces de presare controlat, contribuind la calitatea presării și la eficiența producției pe liniile sale de produse hidraulice.

Echipamentele hidraulice Xingtai au fost livrate clienților dintr-o serie de țări, inclusiv Regatul Unit, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana și Polonia, printre altele. Compania funcționează dintr-o filozofie centrată pe calitate constantă, poziționare competitivă și angajament pe termen lung față de relațiile cu clienții și continuă să servească atât clienții existenți, cât și noii, în gama sa de echipamente de prelucrare și manipulare a cablurilor, inclusiv mașină cu cablu de sârmă supplier relații construite de-a lungul anilor de experiență în export.

Întrebări frecvente

Î1: Care este scopul principal al unei mașini de rulare a cablurilor de sârmă
A1: Scopul său principal este de a înfășura uniform cablul de sârmă finit pe o bobină sau tambur, folosind rotația coordonată a bobinei, ghidarea transversală și controlul tensiunii pentru a preveni încurcarea sau straturile neuniforme.

Î2: Cum este o mașină de rulare a cablurilor de sârmă diferită de o mașină de răsucire
A2: O mașină de rulare sau bobinare înfășoară o frânghie deja formată pe o bobină, în timp ce o mașină de răsucire sau de închidere formează frânghia în sine prin răsucirea firelor și a șuvițelor împreună mai devreme în linia de producție.

Î3: Ce diametre a cablurilor de sârmă poate gestiona de obicei acest tip de echipament
A3: În funcție de model și configurație, mașinile din această categorie sunt construite în mod obișnuit pentru diametre cuprinse între aproximativ zece și cincizeci de milimetri, acoperind aplicații ușoare, medii și grele.

Î4: Ce materiale sunt compatibile cu mașinile de bobinat cu cablu de sârmă
A4: Aceste mașini se ocupă de obicei de sârmă de oțel carbon, sârmă de oțel galvanizat, diverse fire de oțel aliat și frânghie din oțel inoxidabil, deoarece mecanismul de bobinare răspunde în principal la diametru și rigiditate.

Î5: Ce întreținere necesită o mașină de bobinat cu cablu de sârmă
A5: Întreținerea de rutină include, în general, lubrifierea rulmenților și a cutiei de viteze, inspecția rolelor și șinelor de ghidare, verificări periodice ale controlului tensiunii și revizuirea regulată a componentelor de control electric.
