Accesorii pentru prelucrarea cablurilor de sârmă Transformați un cablu simplu de oțel într-un ansamblu de rulare de încredere

Accesoriile de prelucrare a cablurilor de sârmă, inclusiv manșoane de clepsidră din aluminiu, manșoane din aluminiu, manșoane din oțel, terminale de presărare și degetare pentru cablu de sârmă, sunt componentele care transformă o lungime de cablu de sârmă brută într-un sistem de terminare finit, gata pentru ridicare, montaj sau utilizare structurală. Aceste accesorii ale sistemelor de terminare funcționează împreună la capătul cablului, unde sarcina este transferată de la cablu într-un fiting, un ochi sau un punct de conectare și unde o terminație prost formată este mult mai probabil să se defecteze decât corpul cablului în sine. Un manșon de clepsidră din aluminiu sau un manșon de aluminiu realizat la o referință, cum ar fi DIN 3093, este presărat peste două picioare de frânghie suprapuse pentru a forma o îmbinare de compresie, în timp ce o manșonă de oțel care finisează o îmbinare a ochiului flamand întărește un ochi pre-imbinat, mai degrabă decât să se bazeze doar pe compresie. Degetele de frânghie sunt apoi montate în interiorul ochiului pentru a proteja fibrele sau firele de frânghie de a fi ciupit sau uzate de un știft, cătușă sau cârlig. Alegerea combinației corecte de manșon, manșon și degetar pentru un anumit diametru și aplicare a cablului este cel mai important factor în construirea unei terminații durabile a cablului de sârmă. Secțiunile de mai jos analizează modul în care funcționează fiecare accesoriu, cum se compară și unde se potrivesc referințe dimensionale precum DIN 3093 în pregătirea capătului cablului.

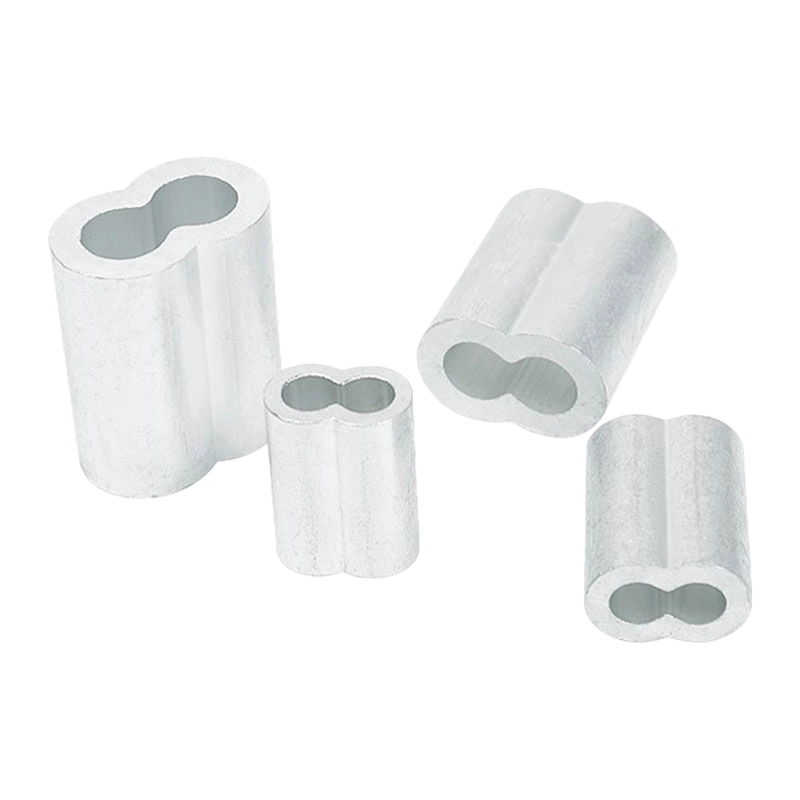

Manșoane din clepsidră și manșoane din aluminiu conform DIN 3093

Un manșon de clepsidră din aluminiu, denumit și manșon de aluminiu sau manșon de aluminiu, își are numele de la profilul de clepsidră ciupit care se formează odată ce manșonul este comprimat peste două secțiuni suprapuse de cablu de sârmă într-o presă hidraulică. DIN 3093 este un standard dimensional la care se face referire pe scară largă pentru aceste manșoane din aluminiu ovale și în formă de clepsidră, oferind procesoarelor un set comun de diametre ale alezajului, lungimi și ghidare pentru tonaj de presare pe diferite dimensiuni de cablu. Deoarece aluminiul este mai moale decât cablul de oțel din jur, materialul manșonului curge în golurile dintre firele exterioare în timpul presării, ceea ce creează prinderea mecanică care ține cele două picioare de cablu împreună. Această metodă de presărare este utilizată pe scară largă pentru chingi de cabluri de sârmă, dispozitive de fixare și ansambluri generale de ridicare, deoarece formează o terminație compactă, cu profil relativ scăzut, în comparație cu unele alternative de îmbinare. Alegerea corectă a manșonului depinde de potrivirea alezajului și lungimii manșonului cu diametrul exact al cablului și construcția terminată, deoarece un manșon subdimensionat sau supradimensionat reduce eficiența îmbinării de compresie.

Factori cheie în selecția manșonului din aluminiu

1. Diametrul cablului și construcția, deoarece orificiul manșonului trebuie să se potrivească cu cablul care se încheie.
2. Lungimea mânecii, care determină câtă zonă de suprapunere este disponibilă pentru compresie.
3. Tonajul presei și profilul matriței potrivite cu dimensiunile de referință ale manșonului.
4. Numărul de apăsări specificat pentru lungimea manșonului, aplicate în ordinea corectă.
5. Inspecție vizuală a profilului de clepsidră finit pentru o comprimare uniformă, completă.

Îmbinarea ochilor flamand cu mâneruri de oțel

Un ochi flamand se formează prin desfășurarea șuvițelor de la capătul cablului de sârmă, împărțindu-le în două grupuri și plasându-le înapoi în jurul unui degetar sau dorn pentru a forma o formă de ochi cu blocare automată înainte ca o virolă de oțel să fie presată peste îmbinare pentru a menține șuvițele ascunse în loc. Această metodă diferă de o terminație dreaptă a manșonului din aluminiu, deoarece o parte a traseului de sarcină este purtată de interblocarea mecanică a îmbinării în sine, manșonul de oțel adăugând o compresie suplimentară și protejând capetele ascunse împotriva desfășurării. Terminațiile cu ochi flamand cu mâneruri de oțel sunt specificate în mod obișnuit pentru montajele de sarcină mai grele și ansamblurile de cabluri structurale unde este necesar un ochi robust și inspectabil. Deoarece îmbinarea în sine contribuie la transferul sarcinii, un ochi flamand corect format se poate comporta diferit sub sarcină în comparație cu o terminație de manșon din aluminiu bazată exclusiv pe compresie, cu dimensiuni similare ale cablului. Alegerea între o terminație a manșonului din aluminiu și un ochi flamand cu manșon de oțel se reduce, în general, la ciclul de funcționare așteptat, cerințele de inspecție și standardul specific de montaj care guvernează aplicația.

Terminale de sârmă de sârmă de oțel și degetari de cabluri de sârmă

Terminalele de presărare a cablului de sârmă de oțel sunt fitinguri solide din oțel, cum ar fi prize, știfturi sau furci, care sunt presate direct pe capătul unui cablu de sârmă într-o mașină de presărare hidraulică pentru a forma un punct de conectare permanent, de înaltă rezistență. Spre deosebire de manșonul care unește două picioare de frânghie, un terminal de presă unește în mod obișnuit capătul frânghiei cu un știft filetat, un ochi sau o furcă proiectat să se conecteze direct la hardware-ul de montaj, ceea ce poate simplifica ansamblul general în comparație cu un ochi îmbinat plus conector separat. Între timp, degetele de frânghie de sârmă sunt inserții metalice de formă montate în interiorul unui ochi format, indiferent dacă acel ochi este creat printr-o îmbinare flamandă sau printr-o buclă a manșonului din aluminiu, pentru a menține forma ochiului și pentru a preveni zdrobirea sau abraziunea frânghiei împotriva unui știft sau a unui corp de cătușe. Utilizarea unui degetar de dimensiuni corecte în interiorul unui ochi de frânghie este o modalitate simplă de a prelungi durata de viață a terminației, menținând suprafața portantă rotunjită și distribuită uniform. Împreună, bornele și degetarele presărate completează o gamă de accesorii de prelucrare a cablurilor de sârmă care acoperă atât conexiunile hardware directe, cât și terminațiile oculare protejate.

Acest grafic tip gogoși prezintă o defalcare ilustrativă a modului în care diferitele tipuri de terminații ale cablurilor de sârmă sunt, în general, distribuite în lucrări tipice de montare și ridicare, pe baza practicilor obișnuite ale industriei, mai degrabă decât a unui singur studiu verificat. Terminațiile cu manșon din aluminiu reprezintă cea mai mare pondere ilustrativă, deoarece sunt utilizate pe scară largă în slingurile de uz general și ansamblurile de legare unde este preferată o terminație compactă și eficientă. Terminalele de tip swage urmează îndeaproape, reflectând utilizarea lor obișnuită oriunde este necesară o conexiune directă filetată sau hardware la capătul cablului. Terminațiile ochiului flamandă cu manșoane din oțel reprezintă o parte mai mică, dar totuși semnificativă, în concordanță cu utilizarea lor mai frecventă în aplicații mai grele sau de tachelaj structural. Cota rămasă acoperă alte ansambluri pe bază de degetare, care apar în aproape fiecare tip de terminație ca o componentă de protecție, mai degrabă decât ca o categorie independentă. Ca și în cazul oricărui model general al industriei, proporțiile reale variază în funcție de regiune, intervalul de mărime a cablului și utilizarea finală, așa că această diagramă ar trebui citită ca o orientare generală, mai degrabă decât o statistică precisă.

Compararea metodelor de terminare în funcție de factorii practici

Alegerea dintre o terminație cu manșon din aluminiu, un ochi flamand cu manșon de oțel și un terminal de presărare din oțel implică, în general, cântărirea vitezei de instalare, ușurința inspecției, capacitatea de încărcare și modul în care fiecare metodă se comportă la încărcare ciclică repetată. Terminațiile manșonului din aluminiu tind să se instaleze rapid odată ce combinația corectă de presă și matriță este configurată, ceea ce acceptă un randament mai mare în magazinele de frânghii de tip producție. Îmbinările cu ochi flamand necesită o muncă mai calificată pentru a dezlega și a retransmite firele înainte ca manta de oțel să fie presată, dar multe standarde de tachelaj recunosc ochiul rezultat ca o terminație bine dovedită, inspectabilă. Terminalele din oțel cu presă concentrează conexiunea într-un singur fiting solid, ceea ce poate simplifica selecția hardware în aval, deoarece multe terminale sunt produse cu o interfață standard cu filet sau șurub. Niciuna dintre aceste metode nu este universal superioară, iar alegerea corectă depinde de codul de montaj care guvernează, de construcția frânghiei și de condițiile specifice de service ale ansamblului.

Această diagramă radar ilustrează compromisuri practice generale între o terminație a manșonului din aluminiu și un ochi flamand finisat cu o manșonă de oțel, prin intermediul a cinci factori relevanți pentru deciziile legate de magazinul de frânghii și tachelaj. Terminațiile manșonului din aluminiu au în general un scor mai mare în ceea ce privește viteza de instalare și compactitatea asamblarii, deoarece procesul de presărare este mai rapid de realizat și produce o potrivire cu profil mai scăzut decât un ochi îmbinat manual. Terminațiile cu ochi flamand cu manșoane din oțel tind să obțină un scor bun la ușurința de inspecție, deoarece modelul de îmbinare vizibil combinat cu manșonul permite unui inspector instruit să verifice calitatea tuck-ului toronelor alături de îmbinarea de compresie. Capacitatea de încărcare pentru ambele metode depinde în mare măsură de dimensionarea corectă și de tehnica de instalare, mai degrabă decât de familia de terminații, motiv pentru care cele două linii sunt relativ apropiate pe axa respectivă din această ilustrație. Rezistența la coroziune în această comparație este determinată în principal de materialul specific al virolei sau manșonului și finisajului selectat, mai degrabă decât de metoda de terminare în sine. Ca și în diagrama anterioară, aceste valori sunt ilustrative și sunt destinate să sprijine planificarea generală, mai degrabă decât să înlocuiască testarea sau cerințele unui standard specific de montaj.

Tendință de compatibilitate cu diametrul mânecii și frânghiei

Pe măsură ce diametrul cablului de sârmă crește, manșonul de aluminiu sau alezajul virolei și lungimea corespunzătoare cresc, în general, de asemenea, deoarece manșonul trebuie să înglobeze complet două picioare de cablu suprapuse de diametru mai mare pentru a dezvolta o îmbinare de compresie eficientă. Această relație este documentată în tabelele de referință asociate cu standarde precum DIN 3093, care listează dimensiunile manșonului potrivite și tonajul de presare recomandat pentru o gamă de diametre comune a cablurilor. Creșterea relativă a tonajului de presă necesar tinde să crească mai repede decât diametrul cablului în sine, deoarece manșoanele mai mari necesită ca materialul de aluminiu să curgă în jurul unei secțiuni transversale proporțional mai mare a firelor de oțel în timpul compresiei. Acesta este unul dintre motivele pentru care procesoarele de frânghie mențin prese calibrate și matrițe adaptate la anumite intervale de dimensiuni ale manșonului, mai degrabă decât să utilizeze o singură setare de presă pentru toate diametrele de cablu. Graficul de mai jos prezintă o tendință ilustrativă generală, mai degrabă decât un tabel de setare a presei certificate pentru orice produs specific de manșon.

Graficul arată o tendință generală ascendentă a tonajului relativ de presare, pe măsură ce diametrul cablului crește de la 6 mm la 26 mm, ceea ce reflectă volumul mai mare de material de aluminiu care trebuie comprimat în jurul unei secțiuni transversale mai groase a cablului. Curba crește treptat la diametre mai mici, unde dimensiunile manșonelor și cerințele de presă se modifică în trepte mai mici între dimensiunile cablurilor adiacente. La diametre mai mari, tendința continuă în creștere, iar creșterile dintre mărimi tind să devină mai pronunțate, în concordanță cu volumul mai mare de material implicat în mânecile mai mari. Acest model general explică de ce magazinele de prelucrare a cablurilor mențin de obicei o gamă de matrițe și setări de tonaj de referință, mai degrabă decât să se bazeze pe o singură configurație a presei pentru toate dimensiunile de cablu. Operatorii ar trebui să confirme întotdeauna tonajul presei reale și dimensiunile manșonului față de fișa de specificații curente a producătorului și standardul relevant, mai degrabă decât să se bazeze doar pe o linie generală de tendință.

Prezentare generală de referință DIN 3093 pentru manșoane și manșoane din aluminiu

DIN 3093 este un standard dimensional la scară largă, care acoperă manșoane din aluminiu ovale și în formă de clepsidră, utilizate pentru terminarea cablurilor de sârmă, oferind procesatorilor și cumpărătorilor un cadru comun pentru diametrul alezajului, lungimea manșonului și domeniul general de aplicare pentru diferite dimensiuni de cablu. Referirea la un standard recunoscut, cum ar fi DIN 3093, permite cumpărătorilor să compare manșoanele din aluminiu și manșoanele de clepsidră din diferite surse, folosind așteptări dimensionale consecvente, mai degrabă decât să se bazeze doar pe un singur catalog de furnizor. Tabelul de mai jos rezumă informațiile generale despre categoria relevante pentru accesoriile de prelucrare a cablurilor asociate cu acest tip de standard de referință și trebuie citit împreună cu o copie actuală a standardului și fișa de specificații a producătorului pentru toleranțe exacte.

Vedere a structurii izometrice a unui ansamblu de manșon și degetar

Diagrama izometrică de mai jos conturează structura generală a unei terminații cu ochi de cablu de sârmă formată cu un manșon de aluminiu comprimat peste două picioare de frânghie suprapuse, cu un degetar de frânghie montat în interiorul buclei rezultate pentru a-și păstra forma. Manșonul de clepsidră comprimat este prezentat ținând ambele picioare de frânghie după presărare, care este caracteristica principală responsabilă pentru transferul sarcinii între cele două secțiuni suprapuse de frânghie. Degetarul se așează în interiorul ochiului, oferind o suprafață de rulment rotunjită care împiedică frânghia să fie ciupită sau purtată de un știft sau de corpul cârligului în timpul utilizării. Picioarele de frânghie se extind spre exterior de la mânecă pe o parte și se curbează în ochi în jurul degetarului pe cealaltă, ilustrând modul în care cele două accesorii funcționează împreună ca o terminare completă. Vizualizarea ansamblului în această formă tridimensională simplificată ajută la clarificarea modului în care manșonul și degetarul servesc două funcții distincte, dar complementare în cadrul aceleiași terminații ale cablului de sârmă.

Această ilustrație SVG izometrică este o reprezentare simplificată menită să comunice funcția, mai degrabă decât să servească drept desen de fabricație. Forma rotunjită a degetarului prezentată în interiorul ochiului reprezintă profilul general utilizat pentru a susține frânghia și a distribui sarcina uniform în jurul cotului. Manșonul dreptunghiular din dreapta reprezintă manșonul de aluminiu comprimat după presărare, afișat cu o linie centrală simplificată pentru a sugera profilul de clepsidră fără o amprentă complet detaliată a matriței. Cele două picioare de frânghie care se extind de la manșon și care se înfășoară în jurul degetarului ilustrează modul în care ansamblul finit formează o terminație completă, portantă. Desenele reale ale produsului, toleranțele și programele de presă trebuie întotdeauna obținute din fișa de specificații curentă pentru dimensiunea specifică a manșonului, a manșonului sau a degetului și a construcției de frânghie utilizate.

Despre Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. a fost fondată în 1992 și este situat în orașul Taizhou, provincia Jiangsu, China. Compania este specializată în producția de mașini hidraulice de presare a cablurilor, mașini de recoacere și conicitate pentru cabluri de sârmă, manșoane din aluminiu și cleme de ridicare, plasându-le direct în lanțul de aprovizionare pentru accesorii pentru prelucrarea cablurilor și accesoriile pentru sistemele de terminare descrise în acest articol. Xingtai Hydraulic este echipat cu facilități de producție avansate, capacități tehnice puternice, echipamente de testare autorizate și un sistem cuprinzător de management al calității. Componentele de presărare utilizate la mașinile hidraulice Xingtai sunt forjate din oțel aliat de înaltă rezistență, iar corpul mașinii este fabricat dintr-un singur bloc de material, susținând integritatea structurală și durata de viață lungă. Sistemele hidraulice utilizate în aceste mașini utilizează un sistem de alimentare cu ulei cu pompă dublă de presiune, permițând o mișcare rapidă în sus și în jos, menținând în același timp un proces de presare lină, care susține calitatea constantă a presării și eficiența producției atunci când se formează manșoane de clepsidră din aluminiu, manșoane de aluminiu și terminații aferente. Mașinile hidraulice Xingtai au fost exportate în numeroase țări, inclusiv Regatul Unit, Australia, Țările de Jos, Letonia, Malaezia, Thailanda, India, Rusia, Botswana și Polonia, printre altele, reflectând o bază largă de clienți internaționali care se bazează pe acest echipament pentru lucrările de prelucrare a cablurilor.
